Guía DMX 512, control para efectos de iluminación

Historia del dmx

DMX 512 (Digital Multiple X) es el protocolo usado para manejar efectos de luminotecnia, pudiendo controlar mediante un controlador dmx, uno o varios efectos. Fue diseñado en 1986 como solución para poder sincronizar y programar efectos de iluminación de diferentes marcas, que sí tenían su propio protocolo de control.






Canales , valores y universo del DMX 512





EL protocolo DMX contiene 512 canales con valores comprendidos en cada canal entre  0 y 255. A su vez el circuito que controla esos 512 canales se le llama Universo Dmx, cada universo o circuito Dmx contiene un máximo teórico de 512 canales. Si fuera necesario controlar mas efectos y no tenemos libres canales, es necesario crear otro universo DMX.

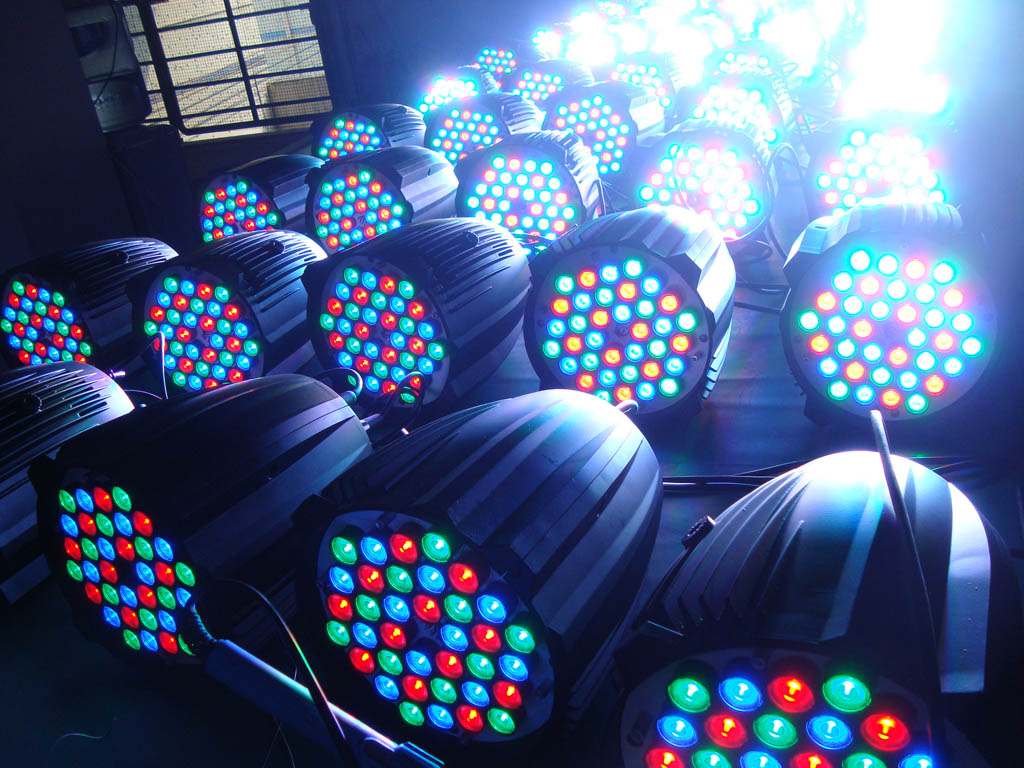

Ejemplo: si un foco de leds usara 4 canales dmx, 3 canales para ajustar la intensidad de los colores  rojo, verde y azul, y 1 para controlar el estroboscopio del foco. Cada canal contiene como habíamos dicho anteriormente valores entre 0 y 255,  los 3 canales de color actuarán como si fuera un dimmer ajustando la intensidad de cada color. Con el valor a 0 el canal estará apagado, y al máximo 255, el canal estará encendido al 100% de su potencia lumínica. El 4º canal (el de Flash) parpadeará con mayor intensidad cada vez que se incremente su valor.

Dependiendo de los efectos que se vayan a programar serán necesarios mas o menos canales, un foco led no suele usar mas de 8 canales, prácticamente 3 son de colores el resto pueden ser juegos de iluminación programados. Sin embargo, una cabeza Wash o Spot es normal que utilice muchos canales ocupando el universo dmx si se instalan varias cabezas con varios focos con control independiente, siendo necesario la creación de otro circuito Dmx para poder usar otros 512 canales adicionales.








La señal DMX







Los Datos DMX512 se transmiten a través de un par de cables niveles de tensión o voltaje de 0 a 5 y UN cable para la masa, posee una velocidad de 250 Kbit/s y transmite la señal de forma asíncrona

DMX512 soporta 1.200 metros (3.900 pies) de largo, con un máximo de 32 dispositivos en un solo universo Dmx. Si son más de 32 dispositivos necesitan ser comunicados, el circuito se puede ampliar a través de divisores DMX. El Cableado de red consta de un par trenzado blindado, con una impedancia de 120 ohmios.

Para un cableado corto, menos de 45 metros, y solo algunos dispositivos no es necesario la introducción de una terminación DMX (resistencia que cierra el final del circuito DMX), incluso en distancias cortas el uso de cables con una mayor capacitancia y diferente impedancia (como el cable del micrófono) se pueden utilizar sin ningún problema. A medida que la longitud del cable y/o el número de dispositivos aumenta, el uso de un cable especial para Dmx (120 Ohm) y la incorporación de un terminal DMX es necesario para poder asegurar la integridad de la señal.






Terminador DMX





El uso de Terminadores es necesario para asegurar la integridad de la señal, sin este dispositivo la señal puede producir un efecto rebote al final del circuito al no estar cerrado. Para evitarlo, se le conecta un Terminador que consiste en una resistencia de 120 ohmios de un 1/4 W conectada entre los pines 2 y 3 del conector XLR de 5 pines (entre data+ y data-), y en la salida dmx del ultimo efecto de nuestro universo Dmx. Usualmente se suele utilizar un conector con la resistencia soldada en su interior. De este modo, podemos utilizar este conector-terminador facilmente sobre cualquier periférico que se nos quede en el último lugar de la cadena.





Cable y conectores DMX





Los estándares utilizados en el  DMX512  emplean conectores XLR de 3 y 5 pines, con un conector macho y otro hembra en cada extremo del cable. Los tipos de cable que son apropiados para el uso en el Dmx  tendrán una impedancia de 120 ohmios y usan un cable Cat5, comúnmente utilizado para la creación de redes y telecomunicaciones.

El cable de micrófono o de audio para señal de linea, carece de las características eléctricas necesarias y por lo tanto no son adecuados para ser usado como cable para el Dmx. Debido a que la  impedancia es significativamente menor, la señal transmitida por estos cables distorsionan las formas de onda digitales del DMX, que a su vez puede causar un funcionamiento irregular o errores intermitentes que son difíciles de identificar y corregir. Sin embargo para pequeñas distancias y pocos efectos lumínicos no suelen dar problema alguno.
