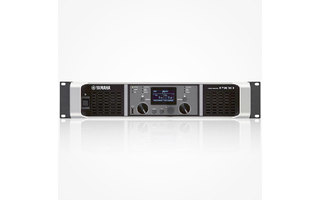

Yamaha PX 10

Amplificador Yamaha PX10 de clase D de nuevo desarrollo con circuito LSI especialmente diseñado.
Funciones de ecualizador paramétrico, divisor de frecuencias, filtros, delay y limitador integradas para mayor flexibilidad.

Datos técnicos:

• Potencia a 8 Ohms.: 2x 1000W.
• Potencia a 4 Ohms.: 2x 1200W.
• Respuesta de Frecuencia: ±1.0dB (1W, 8 Ohm., 20Hz a 20kHz)
• Conectores:

- 2 salida para altavoces Neutrik speakon NL4, junto a 2 salidas 1/4" Jack.

- 2 entradas de Linea XLR-3-31, junto a 2 Jack 1/4".

- Otros: Entrada USB 2.0 tipo A hembra para guardar, cargar, actualizar el firmware, y entrada de alimentación.

• Preajustes: 8 preajustes de usuario de amplificador (Ajuste por defecto: preajustes de altavoz para los altavoces pasivos Yamaha)
• Dimensiones: (W, H, D) 480 x 88 x 388 mm.
• Peso: 7.4 Kg

La etapa que se configura sola para tus cajas

El PX10 es la etapa grande de la serie PX de Yamaha: 2 x 1.200 W a 4 ohmios en un chasis de 2U que pesa 7,4 kg, con motor de amplificación Clase D de diseño propio y un procesador de altavoces completo dentro.

Su rasgo diferencial no es la potencia, sino el ASISTENTE DE CONFIGURACIÓN: le dices qué caja has conectado —y si es una Yamaha, la eliges de una lista de más de sesenta modelos— y el amplificador carga por sí mismo el ecualizador, el limitador y el corte de frecuencias que esa caja necesita. En cinco pasos de pantalla tienes el sistema alineado, sin medir nada.

Potencia y lo que hay detrás

• 8 ohmios: 2 x 1.000 W
• 4 ohmios: 2 x 1.200 W
• 2 ohmios: 2 x 700 W — con estabilidad declarada a 2 ohmios, que en esta gama de precio no es habitual

Son cifras medidas con ráfaga de 1 kHz de 20 ms sin recorte y con los dos canales trabajando, que es la condición realista. La salida es balanceada en puente (BTL) por diseño, de ahí que no exista un modo puente adicional.

Y el consumo cuenta una historia interesante: 310 W a un octavo de la potencia máxima con ruido rosa en los dos canales, y 60 W en reposo. Un rack con tres PX10 cabe sin problemas en una línea eléctrica normal.

D-CONTOUR: el procesado que se adapta al volumen

El D-CONTOUR es un procesado dinámico multibanda —el mismo concepto que Yamaha usa en sus cajas activas— que corrige la respuesta según el nivel al que estés trabajando, no de forma fija. Tiene tres posiciones:

• FOH/MAIN — refuerza graves y agudos para que el sistema principal suene lleno también a volumen moderado.
• MONITOR — recorta la zona grave para que una caja tumbada en el suelo no retumbe, y deja medios y agudos limpios. Es el ajuste para monitores de suelo.
• OFF — sin procesado, para cuando el sistema ya lo gestiona una mesa o un procesador externo.

La profundidad del efecto se gradua de 1 a 10.

El procesador, función por función

• Procesador de altavoz: ecualizador paramétrico de 6 bandas, limitador y retardo, por vía.
• Filtros de paso alto y paso bajo con frecuencia de corte ajustable entre 20 Hz y 20 kHz y control de polaridad: con eso el PX10 hace de crossover activo para un sistema de sub y top con un solo aparato.
• Retardo de 0 a 74 ms, suficiente para alinear un subgrave con las cajas principales o compensar un refuerzo cercano.
• Suma de entradas y modos de enrutado de entrada y salida configurables desde el menú.
• 8 presets de usuario que se pueden guardar en un pendrive USB y cargar en otro PX: montas una vez el sistema y lo replicas en todos los amplificadores del rack, o en el equipo de otra sala.
• Bloqueo de panel para que nadie toque lo ajustado.

Todo esto corre a 48 kHz con conversores de 24 bits y 128x de sobremuestreo, y añade 1,5 ms de latencia de la entrada analógica al altavoz.

Los presets de altavoz, que es donde está el ahorro de tiempo

El PX10 trae de fábrica curvas específicas para el catálogo pasivo de Yamaha: series A10 a A15, CBR, Club, Installation Series (IF), R112/R115/R215, NS-AW, VXC y VXS, más los subgraves A15W, Club18V, IS1112, IS1118, IS1215, IS1218, R118W y VXS10 y sus combinaciones bi-amplificadas.

Si tu caja no está en la lista —o no es Yamaha— se elige GENERIC y el asistente propone un punto de partida razonable que luego afinas a mano.

Conexiones: las tiene todas

• Entradas: 2 x XLR y 2 x jack TRS de 6,3 mm, balanceadas.
• Salidas: 2 x Neutrik speakON NL4, 2 pares de bornes de tornillo y 2 x jack TS de 6,3 mm. Es de las pocas etapas de este nivel que sigue trayendo jack de altavoz, muy práctico cuando el parque de cajas es antiguo.
• USB 2.0 tipo A en el frontal para guardar y cargar presets, actualizar las curvas de altavoz y el firmware con un pendrive. No hace falta ordenador.
• Toma de red con pinza para que el cable no se salga solo.

La ganancia es conmutable entre cuatro valores —32 dB, 26 dB, +4 dBu y +14 dBu—, lo que permite adaptar el amplificador a la salida de la mesa en vez de corregirlo a base de bajar faders.

Protecciones en tres niveles

Yamaha separa las protecciones por lo que protegen, y merece la pena saber cuáles se recuperan solas y cuál no:

• De la carga: silenciado de salida al encender y apagar; limitador de sobretensión configurable en vatios según el preset de altavoz —es decir, el amplificador sabe cuánto aguanta tu caja y no le deja pasar más—; y ante un fallo de continua, apagado de la fuente que NO se restablece solo (si eso ocurre, hay avería que revisar).
• Del amplificador: térmica, sobrecorriente, sobretensión y límite de potencia integrada, todas con recuperación automática.
• De la fuente: térmica, sobretensión y sobrecorriente.

La refrigeración corre a cargo de dos ventiladores de 16 velocidades con flujo de delante hacia atrás.

¿Es ésta tu etapa?

Sí, si trabajas con cajas pasivas de Yamaha —ahí el ahorro de tiempo y el resultado son inmejorables—; si quieres una etapa que haga también de crossover y procesador; si cargas tú el rack y agradeces 7,4 kg; o si necesitas replicar la misma configuración en varias salas con un pendrive.

Quizá no, si buscas modo puente, que aquí no existe porque la salida ya es BTL; si necesitas control por red o Dante, que esta serie no lleva; o si tu sistema pide más de 1.200 W por canal.

Dónde encaja dentro de la tienda

• Con procesado más completo y filtros FIR, el Dynacord L2800FD DSP es la alternativa alemana, con más potencia a 4 ohmios y modo puente.
• Si quieres DSP por bastante menos dinero, el Lab.gruppen PDX3000 o el Behringer NX6000D.
• El resto del catálogo, en etapas de 600 a 1.200 W RMS a 8 ohmios.

Preguntas frecuentes

¿Funciona con cajas que no sean Yamaha?
Sí, perfectamente. El asistente tiene una opción GENERIC y todos los parámetros son editables a mano. Lo que no tendrás es la curva específica de fábrica para ese modelo.

¿Puedo puentearlo?
No. La salida es balanceada en puente por diseño, así que no hay modo puente adicional. Para más potencia sobre una sola caja hay que subir de modelo.

¿Necesito ordenador para configurarlo?
No. Todo se hace desde la pantalla y el mando del frontal, y los presets se mueven con un pendrive USB corriente.

¿Sirve como crossover para sub y top?
Sí. Tiene filtros de paso alto y paso bajo con corte libre entre 20 Hz y 20 kHz y control de polaridad, más retardo por vía.

¿Cuánto consume?
310 W a un octavo de la potencia máxima con carga de 4 ohmios y 60 W en reposo.

Especificaciones técnicas

• Canales: 2. Clase: D, con circuito de salida balanceado (BTL).
• Potencia (1 kHz, ráfaga de 20 ms sin recorte, ambos canales): 1.000 W x 2 a 8 Ω · 1.200 W x 2 a 4 Ω · 700 W x 2 a 2 Ω.
• THD: 0,1 % (1 kHz, 10 W); 0,3 % (1 kHz, media potencia).
• Respuesta en frecuencia: ±1,0 dB (1 W, 8 Ω, 20 Hz a 20 kHz).
• Señal/ruido: 101 dB (A). Diafonía: menor de −60 dB.
• Ganancia conmutable: 32 dB · 26 dB · +4 dBu · +14 dBu. Entrada máxima: +24 dBu.
• Impedancia de entrada: 20 kΩ balanceada, 10 kΩ no balanceada.
• Proceso: muestreo interno de 48 kHz, conversores de 24 bits con 128x de sobremuestreo, latencia de 1,5 ms.
• Funciones: suma de entradas; D-CONTOUR (FOH/MAIN, MONITOR, OFF); retardo de 0 a 74 ms; filtros HP/LP de 20 Hz a 20 kHz con control de polaridad; procesador de altavoz con PEQ de 6 bandas, limitador y retardo.
• Presets: 8 de usuario, más las curvas de fábrica para las cajas pasivas de Yamaha.
• Entradas: 2 x XLR-3-31 y 2 x jack TRS de 6,3 mm. Salidas: 2 x speakON NL4, 2 pares de bornes y 2 x jack TS de 6,3 mm. Otros: USB 2.0 tipo A.
• Indicadores: POWER, ALERT, USB, PROTECT y CLIP/LIMIT y SIGNAL por canal, con apagado automático de los LED.
• Refrigeración: 2 ventiladores de 16 velocidades, flujo de delante hacia atrás.
• Alimentación: 220-240 V, 50/60 Hz. Consumo: 310 W a 1/8 de la potencia máxima con 4 Ω; 60 W en reposo.
• Dimensiones (An x Al x Pr): 480 x 88 x 388 mm — 2U. Peso: 7,4 kg.
• Incluye: cable de red de 2 m con pinza, tapa del USB, manual y hoja de especificaciones.

Datos tomados de la hoja técnica oficial del PX10 y del manual de instrucciones de Yamaha, disponibles para su descarga en esta misma ficha.
