DynaCord L2800FD DSP

• Para actuación en directo
• 2 Ohmios estables
• Software de control de sistema intuitivo para un control y configuración sencillos
• 2x 2.300W a 2 Ohmios
• 2x 1.400W a 4 Ohmios
• 2x 700W a 8 Ohmios
• Entrada/Salida XLR balanceadas
• Salidas Speaker Twist
• Dimensiones: 483 x 88 x 462,4mm
• Peso: 16,2kg

Una etapa alemana de 2 x 1.400 W con el procesador de altavoces ya dentro

El L2800FD es la etapa grande de la serie L de Dynacord: dos canales, Clase H, estabilidad real a 2 ohmios y un DSP completo con tecnología FIR-Drive integrado en el mismo chasis de 2U. Dynacord es marca del grupo Bosch y estos amplificadores se diseñan en Alemania; la sigla FD del modelo significa precisamente FIR-Drive.

La idea de producto es sencilla: quitar el procesador del rack. Crossover, ecualización, retardo, limitadores y medida de impedancia de carga viven dentro del amplificador, se programan desde su pantalla o desde el ordenador, y viajan con él.

La potencia, con los dos canales trabajando (que es como se usa)

Casi todos los fabricantes publican la cifra de un solo canal. Dynacord publica las dos, y la diferencia importa cuando el sistema está al límite:

• 8 ohmios: 700 W un canal · 650 W por canal con los dos en marcha
• 4 ohmios: 1.400 W un canal · 1.300 W por canal con los dos en marcha
• 2,7 ohmios: 2.000 W un canal · 1.800 W por canal con los dos
• 2 ohmios: 2.300 W un canal · 2.200 W por canal con los dos en marcha
• En puente: 4.400 W a 4 ohmios y 2.600 W a 8 ohmios

Perder sólo un 7 % al pasar de un canal a dos es una fuente de alimentación bien dimensionada, y lo de los 2 ohmios es estabilidad de verdad, no una nota al pie: 2.200 W por canal de forma continuada con esa carga es exactamente lo que se pide cuando cuelgas cuatro cajas de 8 ohmios de un mismo canal.

La tensión máxima de salida es de 78,8 V RMS (1 % de THD a 1 kHz) y la ganancia, fija, de 32 dB.

Clase H: por qué no es una Clase D más

La etapa de salida es Clase H, no Clase D. En una Clase H los transistores siguen trabajando en modo lineal —como en una Clase AB de toda la vida— pero la fuente les sirve la tensión en varios escalones, subiendo el raíl sólo cuando la música lo pide. El resultado práctico:

• El carácter sonoro y el comportamiento con picos de una etapa lineal, sin la conmutación de alta frecuencia trabajando sobre el altavoz.
• Una eficiencia muchísimo mejor que la de una AB pura: el consumo declarado es de 700 W a un octavo de la potencia máxima con carga de 4 ohmios, que es el régimen real de trabajo con música.
• Y 16,2 kg en 2U, lejos de los 30 kg de un hierro equivalente.

El DSP: diez ecualizadores por canal, retardo y filtros FIR

El procesador se maneja con un solo mando —el encoder— y la pantalla del frontal, y da esto por canal:

• 10 ecualizadores por canal, cada uno conmutable entre paramétrico, shelving de graves, shelving de agudos, paso alto y paso bajo: frecuencia de 20 Hz a 20 kHz, ganancia de −18 a +12 dB, Q de 0,4 a 40 y pendiente de 6 o 12 dB por octava.
• Retardo de 0 a 550 ms por canal, que se puede expresar en milisegundos, metros (hasta 172 m) o pies. Suficiente para alinear un delay tower al fondo de un recinto.
• Corte de paso alto, paso bajo o crossover ajustable entre 30 y 300 Hz, con los parámetros enlazables entre canales.
• Filtros FIR — el FIR-Drive del nombre. Un filtro FIR corrige la respuesta sin desordenar la fase, que es justo lo que un crossover convencional no puede hacer. Es una herramienta de procesador de gira, no de amplificador de club.
• Limitadores de audio por canal.
• 50 memorias de usuario más 10 presets de fábrica listos para empezar: lineal dual, mono, estéreo enlazado, cuatro combinaciones de sub y top (crossover Butterworth de 18 dB o Linkwitz-Riley de 24 dB a 100 Hz) y un preset con filtro LPN para reforzar el grave.

El enrutado se elige en el menú AMP Setup: modo normal o puenteado, y cada salida alimentada por la entrada A, la B o la suma de las dos. Cuando un preset se edita, la pantalla marca una E junto a su nombre y letras por canal indicando si hay ecualización o retardo activos, para que nadie se pregunte por qué suena distinto que ayer.

Load Monitor: el amplificador te dice qué tiene enchufado

El menú Load Monitor muestra la impedancia medida en cada salida, con lectura en ohmios o los avisos Open, Shorted e Invalid. Es la función que más se agradece en una instalación: permite comprobar desde el rack, sin sacar el polimetro ni subirse a una escalera, que una línea de altavoces sigue conectada y que nadie ha dejado un cable pinzado en corto.

Y para que no lo toque quien no debe, el menú Lock bloquea por separado el control frontal, los presets, la configuración del amplificador, la edición del DSP, el USB y el reset, con un código PIN de cuatro cifras.

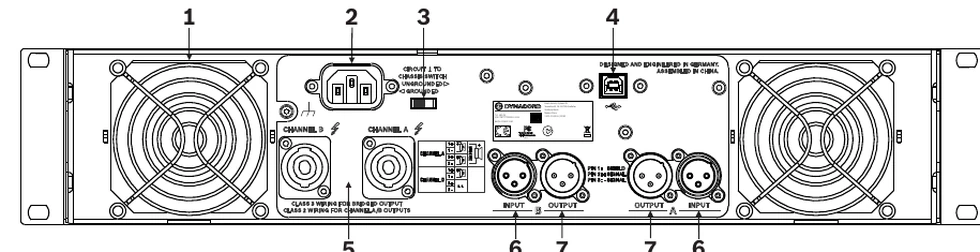

Panel trasero

• Entradas XLR balanceadas por canal y, junto a cada una, una salida XLR de enlace conectada directamente a ella: la señal sigue hacia la siguiente etapa del rack sin necesidad de distribuidor.
• Salidas speakON independientes para el canal A y el canal B.
• Conmutador de masa (ground lift) para romper bucles de zumbido sin recurrir a adaptadores piratas.
• USB tipo B para el control por ordenador y las actualizaciones de firmware. El cable viene en la caja.
• Dos ventiladores con flujo de delante hacia atrás y tres escalones de velocidad: en reposo el amplificador está prácticamente mudo, y la temperatura de cada canal se vigila por separado.

SONICUE: el rack entero desde el portátil

Con firmware 2.x o superior, el L2800FD se integra en SONICUE Sound System Software, el entorno de Dynacord para diseñar y controlar sistemas completos. Desde ahí se configura el procesado, se monitoriza el estado y se guardan los ajustes del sistema.

La conexión es USB: para varios amplificadores, el propio fabricante recomienda un concentrador USB alimentado o un extensor si el ordenador queda lejos del rack.

Protecciones y números de audio

El paquete de protección es el de la casa y cubre todo lo que suele matar a un amplificador o a una caja: limitadores de audio, temperatura excesiva, continua, alta frecuencia, fuerza contraelectromotriz del altavoz, limitadores de corriente de pico, limitador de corriente de arranque, retardo de encendido y cortocircuito.

• Respuesta en frecuencia: de 10 Hz a 21 kHz (±1 dB).
• Relación señal/ruido: superior a 107 dB (ponderada A, referida a la potencia máxima con 8 ohmios); ruido de salida por debajo de −68 dBu.
• Distorsión: menos del 0,05 % de THD con 900 W sobre 4 ohmios; IMD-SMPTE por debajo del 0,1 % y DIM30 por debajo del 0,05 %.
• Diafonía: mejor de −80 dB. Nivel máximo de entrada: +21 dBu. Impedancia de entrada: 20 kΩ balanceada.

¿Es ésta tu etapa?

Sí, si quieres un solo aparato que amplifique y procese; si trabajas con cargas exigentes de 2 ohmios; si montas y desmontas y prefieres que la configuración del sistema viaje dentro del amplificador; o si necesitas comprobar el estado de las líneas de altavoz desde el propio rack.

Quizá no, si buscas control por red —aquí es USB, no Ethernet ni Dante—; si tu instalación es de línea de 70/100 V, porque éste es un amplificador de baja impedancia y para eso está la serie C de la propia Dynacord; o si tu rack es corto: mide 46,2 cm de fondo y no entra en cualquier sitio.

Antes de comprarlo, mide el rack

• 483 x 88 x 462,4 mm y 16,2 kg. Son 2U, pero 46 cm de profundidad: en un flightcase de 45 cm no cabe, y hay que dejar sitio detrás para el cableado y para que salga el aire.
• Si el rack va a viajar, el fabricante recomienda sujetarlo también por detrás con el kit DC-RMK15: 16 kg colgando de cuatro tornillos frontales acaban torciendo la oreja del chasis.
• Flujo de aire de delante hacia atrás: ni puertas ni tapas que lo bloqueen, y tapas ciegas en los huecos libres.
• Temperatura de trabajo: de +5 a +40 °C.
• La tensión de red viene configurada de fábrica (230 V para Europa) y no es conmutable. Fusible T15AH.
• En la caja vienen el amplificador, el cable de red, el cable USB, el manual y la tarjeta de seguridad.

Dónde encaja dentro de la tienda

• El hermano mayor de la misma serie es el L3600FD DSP (2 x 1.800 W a 4 ohmios), con el mismo procesador y el mismo manejo.
• Si el DSP te sobra y prefieres una etapa analógica pura de la misma casa, el SL2400 da más potencia a 8 ohmios y se maneja con dos mandos y un interruptor.
• Si buscas procesado por menos dinero y no necesitas filtros FIR, el Lab.gruppen PDX3000 lleva crossover, EQ paramétrico, EQ dinámico y retardo —aunque no admite modo puente—.
• Y el catálogo completo está en etapas de 600 a 1.200 W RMS a 8 ohmios.

Preguntas frecuentes

¿Necesito un procesador aparte?
No. Crossover, diez ecualizadores por canal, retardo, limitadores y filtros FIR están dentro. Para un sistema de sub y top con este amplificador no hace falta nada más entre la mesa y las cajas.

¿Se puede usar sin ordenador?
Sí. Todo el menú se recorre con el encoder y la pantalla del frontal. El ordenador —por USB, con SONICUE— es más cómodo para ajustes finos y para guardar configuraciones, pero no es obligatorio.

¿Aguanta de verdad 2 ohmios?
Sí: 2.200 W por canal con los dos canales trabajando. Es una de las cifras que el fabricante publica sin letra pequeña.

¿Puedo puentearlo para un subgrave?
Sí. En el menú AMP Setup se selecciona el modo Bridged, y entonces entrega 4.400 W sobre 4 ohmios o 2.600 W sobre 8. Revisa antes lo que aguanta la caja.

¿Vale para una instalación con altavoces de techo de 100 V?
No directamente. Ésta es la serie L, de baja impedancia y pensada para directo. Para línea de 70/100 V y conectores Euroblock, la serie equivalente es la C.

¿Cuánto consume?
700 W a un octavo de la potencia máxima con carga de 4 ohmios, que es la referencia realista con música. Con un rack de varias etapas, conviene repartir las líneas eléctricas.

Especificaciones técnicas

• Canales: 2, con DSP independiente por canal. Modo puente disponible.
• Etapa de salida: Clase H.
• Potencia máxima, un canal: 700 W a 8 Ω · 1.400 W a 4 Ω · 2.000 W a 2,7 Ω · 2.300 W a 2 Ω.
• Potencia máxima, ambos canales: 650 W a 8 Ω · 1.300 W a 4 Ω · 1.800 W a 2,7 Ω · 2.200 W a 2 Ω.
• Potencia máxima en puente: 2.600 W a 8 Ω · 4.400 W a 4 Ω.
• Tensión máxima de salida: 78,8 V RMS (THD 1 %, 1 kHz). Ganancia: 32,0 dB.
• Respuesta en frecuencia: 10 Hz a 21 kHz (±1 dB).
• THD: < 0,05 % con 900 W sobre 4 Ω. IMD-SMPTE: < 0,1 %. DIM30: < 0,05 %.
• Señal/ruido: > 107 dB (A). Ruido de salida: < −68 dBu. Diafonía: < −80 dB.
• Entrada: 20 kΩ balanceada activa, nivel máximo +21 dBu, XLR con salida de enlace.
• Salidas: speakON por canal.
• Proceso: filtros FIR, limitadores de audio, retardo y ecualización paramétrica por canal, medida de impedancia de carga.
• Alimentación: 240, 230, 120 o 100 V (configurada de fábrica), 50-60 Hz. Consumo: 700 W a 1/8 de la potencia máxima con 4 Ω. Fusible: T15AH a 230 V.
• Protecciones: limitadores de audio, temperatura, continua, alta frecuencia, fuerza contraelectromotriz, corriente de pico, corriente de arranque, retardo de encendido y cortocircuito.
• Refrigeración: de delante hacia atrás, ventiladores de tres escalones. Temperatura: +5 a +40 °C. Clase de seguridad: I.
• Dimensiones (An x Al x Pr): 483 x 88 x 462,4 mm — 2U. Peso: 16,2 kg.
• Accesorio opcional: DC-RMK15, kit de fijación trasera en rack.

Datos tomados de la hoja de especificaciones oficial del L2800FD y del manual de instalación de las series L y C de Dynacord (Bosch Security Systems), disponible para su descarga en esta misma ficha.
