Dynacord SL2400

• Potencia: 2 x 750w 8Ω, 2 x 1200w 4Ω, 2 x 1800w 2Ω
• Entradas / Salidas : 2 XLR Macho + Hembra / 2 Speakon.
• Potencia Bridged: a 8Ω : 2400 W y 3600w 4 Ω.
• Ventilador, entradas XLR, salidas Neutrik Speakon.
• Particularidades : Limitador de recorte (clip).
• Medidas : 483,00 W x 88,10 H x 421,50 D mm.
• Peso : 17,7 Kgrs.
• Formato : 2 U de rack.

Un amplificador de dos mandos y un interruptor, con 2 x 1.200 W detrás

El SL 2400 es la etapa grande de la serie Standard Precision de Dynacord: dos canales de Clase H, estabilidad a 2 ohmios, modo puente y el filtro LPN de la casa. Ni pantalla, ni menús, ni USB. Dos mandos de nivel, dos interruptores en la trasera y a trabajar.

Eso es una decisión de diseño, no una carencia: en un rack de alquiler, en un club o debajo de un escenario, lo que no tiene menú no se desconfigura. Aquí el procesado lo pone la mesa o el DSP externo, y el amplificador sólo se dedica a dar vatios de forma fiable.

Cuatro formas de medir la potencia, y las cuatro publicadas

Dynacord es de los pocos fabricantes que publica la potencia medida de cuatro maneras distintas. Merece la pena entenderlas, porque explican por qué dos etapas «de 1.200 W» pueden sonar muy diferente:

• Potencia máxima de banda media, ambos canales (1 % de THD a 1 kHz) — la cifra que casi todo el mundo publica: 750 W a 8 Ω, 1.200 W a 4 Ω y 1.800 W a 2 Ω.
• Potencia nominal continua con menos del 0,1 % de distorsión en toda la banda (20 Hz a 20 kHz) — la cifra honesta, la que casi nadie enseña: 550 W a 8 Ω y 1.100 W a 4 Ω.
• Potencia máxima de un solo canal, continua a 1 kHz: 850 W a 8 Ω, 1.500 W a 4 Ω y 2.400 W a 2 Ω.
• Potencia máxima de un solo canal con margen dinámico (norma IHF-A, ráfagas): 950 W a 8 Ω, 1.800 W a 4 Ω y 3.400 W a 2 Ω.
• En puente: 2.400 W a 8 Ω y 3.600 W a 4 Ω.

La distancia entre la primera y la segunda línea —1.200 W frente a 1.100 W a 4 ohmios— es pequeña, y eso es lo que distingue a una fuente bien dimensionada de una que sólo da el pico en la prueba de un segundo.

La tensión máxima de salida es de 90,6 V RMS y el slew rate, de 30 V/µs: ahí está la capacidad de seguir un golpe de bombo sin redondearlo.

El filtro LPN, que es la seña de la casa

El conmutador LPN (Low-Pass-Notch) del panel trasero es un filtro propio de Dynacord que corrige la respuesta en frecuencia y en fase de la caja conectada. No es un realce de graves ni un ecualizador: actúa sobre el tiempo de subida de la señal, de modo que percusiones y bombos ganan pegada sin que el grave se enturbie.

Un par de advertencias del propio fabricante, que conviene respetar:

• Donde más se nota es con cajas de rango completo de 12" o 15" y con subgraves. Acércate a la posición ON y a la OFF con música de verdad y quédate con la que prefieras: el conmutador está ahí justamente para comparar.
• En sistemas grandes ya gestionados por un procesador externo, Dynacord no recomienda activarlo: las dos correcciones se pisan.

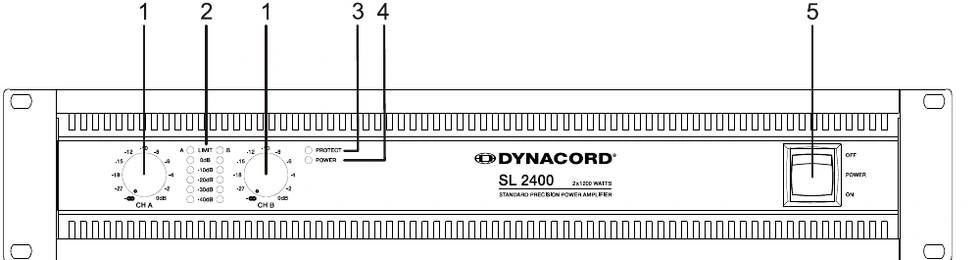

Panel frontal

• Dos controles de nivel de entrada, uno por canal, con escala grabada.
• Cadena de indicadores de nivel por canal, desde −40 dB hasta el LIMIT.
• Piloto PROTECT, que avisa cuando alguna de las protecciones ha entrado en acción.
• Piloto POWER e interruptor de red.

Al encender, el arranque suave evita el pico de corriente que hace saltar el diferencial del local, y unos relés retrasan la conexión de los altavoces unos dos segundos para que no se cuele ningún golpe por las cajas. Durante ese par de segundos el piloto PROTECT se enciende y los ventiladores giran a tope: es la señal de que todas las protecciones funcionan, no un fallo.

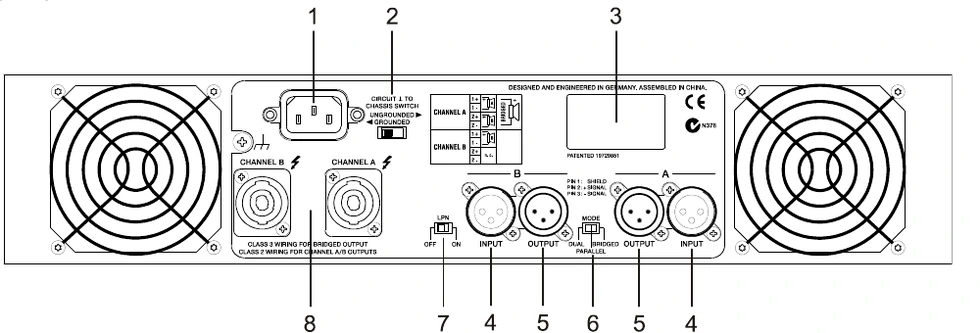

Panel trasero: tres modos de trabajo

El conmutador MODE decide cómo se reparten las entradas:

• DUAL — los dos canales, independientes. El modo de siempre para estéreo o para dos vías distintas.
• PARALLEL — la entrada del canal A alimenta los dos canales, que siguen teniendo su mando de nivel propio. Es el modo para repartir una misma señal por varios amplificadores de una instalación. La señal entra sólo por el canal A.
• BRIDGED — los dos canales trabajan en oposición y doblan la tensión de salida sobre una sola caja. También aquí la señal entra por el canal A y el nivel se ajusta con su mando.

Además hay entradas XLR con su salida XLR de enlace por canal (para encadenar amplificadores sin distribuidor), conmutador de masa contra bucles de zumbido y dos salidas speakON.

Un detalle del cableado que ahorra un cable: el speakON del canal A lleva los dos canales. Los pines 1+/1− son el canal A y los 2+/2−, el canal B, de modo que un solo cable de cuatro polos alimenta una caja bi-amplificada. En modo puente, en cambio, la caja se conecta a los pines 1+ y 2− de ese mismo conector.

Protecciones, que es donde se ve la escuela alemana

El SL 2400 vigila sobrecalentamiento, sobrecarga, cortocircuito, alta frecuencia, continua, fuerza contraelectromotriz del altavoz y corriente de arranque, y protege las cajas con los relés de retardo al encender. Los limitadores son dinámicos: recortan antes de que el recorte llegue al altavoz.

Y los números de audio son los de una etapa seria:

• Respuesta en frecuencia: de 10 Hz a 40 kHz (±1 dB).
• Señal/ruido: superior a 110 dB (ponderada A); ruido de salida por debajo de −71 dBu.
• Distorsión a potencia nominal: menos del 0,03 %.
• Factor de amortiguamiento: mayor de 300 — control firme sobre el cono del grave.
• Diafonía: mejor de −80 dB. Sensibilidad de entrada: +6,6 dBu (1,66 V) para potencia nominal sobre 8 ohmios.

¿Es ésta tu etapa?

Sí, si ya tienes procesador o mesa digital y lo que necesitas son vatios limpios y fiables; si montas racks de alquiler y quieres un aparato que nadie pueda desconfigurar; si te hace falta modo puente para un subgrave; o si buscas una etapa que se entienda en treinta segundos sin abrir el manual.

Quizá no, si quieres crossover, ecualización y retardo dentro del amplificador —para eso está la serie L—; si necesitas controlarlo o monitorizarlo desde un ordenador, porque no tiene ningún puerto de control; o si el peso es un problema: son 17,7 kg.

Qué más vas a necesitar

• Cables de altavoz speakON de sección generosa: con 1.200 W por canal, de 2,5 mm² para arriba. Si vas a bi-amplificar por el conector del canal A, necesitas cable de cuatro polos.
• Dos unidades de rack y, si el rack viaja, sujeción trasera: el fabricante insiste en ello, y con 17,7 kg colgando de las orejas frontales tiene toda la razón. El kit opcional es el RMK-15 (DC-RMK15).
• Aire: el flujo va de delante hacia atrás y Dynacord pide un conducto de al menos 60 x 330 mm entre la trasera del amplificador y la pared del rack, y 100 mm libres por encima del mueble.
• En la caja vienen el amplificador, el cable de red, cuatro pies de goma y el certificado de garantía.

Dónde encaja dentro de la tienda

• Si quieres el procesador dentro del amplificador, el L2800FD DSP es la misma casa con DSP FIR-Drive, pantalla y control por USB.
• Si buscas procesado a un precio más contenido, el Lab.gruppen PDX3000 trae crossover, EQ paramétrico, EQ dinámico y retardo —aunque no admite modo puente—.
• Y la lista completa está en etapas de 600 a 1.200 W RMS a 8 ohmios.

Preguntas frecuentes

¿Tiene crossover para separar sub y top?
No. El SL 2400 no lleva ningún procesado salvo el filtro LPN conmutable. La separación de vías la tiene que hacer la mesa o un procesador externo.

¿Cómo se conecta en modo puente?
Se pone el conmutador MODE en BRIDGED, se entra la señal por el canal A, se ajusta el nivel con el mando del canal A y se conecta la caja a los pines 1+ y 2− del speakON del canal A. Comprueba antes lo que aguanta: son 3.600 W sobre 4 ohmios.

¿Puedo conectar dos cajas de 8 ohmios a un mismo canal?
Sí: en paralelo suman 4 ohmios y el canal entrega 1.200 W. Si bajas a 2 ohmios el amplificador sigue funcionando, pero según la temperatura ambiente puede que no aguante esa carga de forma continua; lo mismo ocurre con 4 ohmios en modo puente.

¿Qué significa el piloto PROTECT encendido?
Al arrancar, dos segundos con PROTECT encendido y los ventiladores a tope son normales. Si se enciende durante el uso, alguna protección ha actuado: revisa impedancia de las cajas, cortocircuitos en el cableado y ventilación.

¿Se puede controlar desde el ordenador?
No. No tiene USB ni red, a propósito. Si necesitas control y monitorización, mira la serie L.

¿Cuánto consume?
850 W a un octavo de la potencia máxima con carga de 4 ohmios, que es la referencia realista con música. Fusible T15AH a 230 V.

Especificaciones técnicas

• Canales: 2. Modos: dual, paralelo y puente.
• Etapa de salida: Clase H.
• Potencia máxima de banda media, ambos canales (THD 1 %, 1 kHz): 750 W a 8 Ω · 1.200 W a 4 Ω · 1.800 W a 2 Ω.
• Potencia nominal (THD < 0,1 %, 20 Hz - 20 kHz): 550 W a 8 Ω · 1.100 W a 4 Ω.
• Potencia máxima de un canal, continua (1 kHz): 850 W a 8 Ω · 1.500 W a 4 Ω · 2.400 W a 2 Ω.
• Potencia máxima de un canal, margen dinámico IHF-A: 950 W a 8 Ω · 1.800 W a 4 Ω · 3.400 W a 2 Ω.
• Potencia máxima en puente (THD 1 %, 1 kHz): 2.400 W a 8 Ω · 3.600 W a 4 Ω.
• Tensión máxima de salida: 90,6 V RMS. Ganancia: 32,0 dB. Slew rate: 30 V/µs.
• Respuesta en frecuencia: 10 Hz a 40 kHz (±1 dB). Ancho de banda de potencia: menos de 10 Hz a 30 kHz.
• THD a potencia nominal: < 0,03 %. IMD-SMPTE: < 0,1 %. DIM30: < 0,05 %.
• Señal/ruido: > 110 dB (A). Ruido de salida: < −71 dBu. Diafonía: < −80 dB.
• Factor de amortiguamiento: > 300 a 1 kHz.
• Entrada: 20 kΩ balanceada activa, sensibilidad +6,6 dBu, nivel máximo +21 dBu, XLR con salida de enlace.
• Salidas: speakON por canal, con el canal B disponible también en el conector del canal A.
• Proceso: filtro LPN conmutable.
• Alimentación: 240, 230, 120 o 100 V (configurada de fábrica), 50-60 Hz. Consumo: 850 W a 1/8 de la potencia máxima con 4 Ω. Fusible: T15AH a 230 V.
• Protecciones: limitadores de audio, temperatura, continua, alta frecuencia, fuerza contraelectromotriz, corriente de pico, corriente de arranque y retardo de encendido.
• Refrigeración: de delante hacia atrás, ventiladores de tres escalones. Temperatura: +5 a +40 °C. Clase de seguridad: I.
• Dimensiones (An x Al x Pr): 483 x 88,1 x 421,5 mm — 2U. Peso: 17,7 kg.
• Accesorio opcional: RMK-15 (DC-RMK15), kit de fijación trasera en rack.

Datos tomados del manual de usuario oficial de la serie SL de Dynacord (Bosch Security Systems), disponible para su descarga en esta misma ficha.
