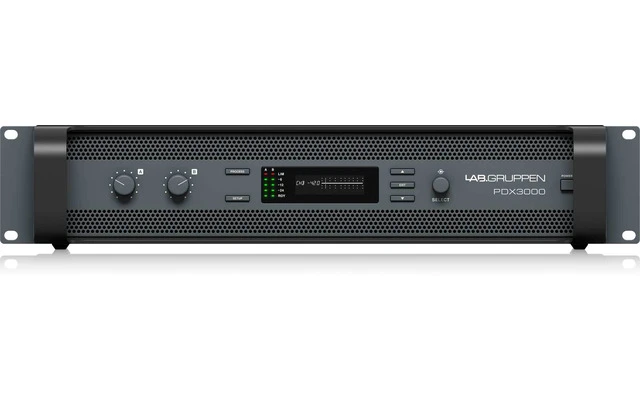

Lab.Gruppen PDX3000

• Potencia de salida: 2 x 1.500 W a 4 ohmios (800 W por canal a 8 ohmios)
• Control DSP completo para procesamiento de altavoces
• Amplificador de Clase D probado y fiable
• Fuente de alimentación de modo conmutado altamente eficiente SMPS
• Software de configuración y monitoreo a través de conexión USB
• Interfaz de usuario intuitiva en el panel frontal para configuración y monitoreo sencillo
• Gestión de potencia precisa para garantizar rendimiento y eficiencia
• Protección completa de circuitos contra cortocircuitos, DC y sobrecarga térmica
• Conectores de entrada balanceados XLR y TRS con sensibilidades optimizadas
• Chasis de montaje en rack resistente y ligero para máxima durabilidad

Tres kilovatios de Clase D en dos unidades de rack y 6,5 kg

El PDX3000 es la etapa de potencia con la que Lab.gruppen baja su ingeniería de giras al presupuesto de un equipo de sonido pequeño o mediano. Dos canales, 3.000 W de pico sumados, un procesador digital completo dentro y un chasis de aluminio de 2U que pesa 6,5 kg: menos que muchas etapas de Clase AB de la mitad de potencia.

La marca lo resume en una frase que lleva décadas repitiendo — «the show must go on» — y que en la práctica se traduce en lo que este aparato hace cuando algo va mal: limitar, avisar y seguir sonando, en vez de apagarse en mitad del bolo.

Qué potencia entrega de verdad, y a qué impedancia

Éste es el dato que más se malinterpreta en una etapa, así que va completo y con los dos canales trabajando a la vez:

• 8 ohmios: 800 W por canal
• 4 ohmios: 1.500 W por canal — es su punto óptimo
• 2 ohmios: 1.000 W por canal
• Pico total, todos los canales en marcha: 3.000 W
• Tensión de pico por canal: 115 V. Corriente de pico por canal: 32 A

Fíjate en la tercera línea: a 2 ohmios entrega menos que a 4. No es una errata del fabricante ni un defecto, es una decisión de diseño. La etapa se queda sin corriente antes que sin tensión, y el limitador de pico de corriente entra para proteger los componentes. La consecuencia práctica es clara: el PDX3000 está pensado para cargas de 4 ohmios, es decir, dos cajas de 8 ohmios en paralelo por canal, o una caja de 4 ohmios. Colgar cuatro cajas de 8 ohmios de un solo canal no sólo no suma potencia: resta.

Y no tiene modo puente. La salida ya está permanentemente puenteada dentro del propio diseño Clase D — así consigue esa oscilación de tensión con tan pocas pérdidas térmicas —, de modo que en el panel no hay conmutador de puente ni forma de sumar los dos canales sobre una sola caja. Si tu montaje depende de puentear para mover un subgrave, este modelo no es el tuyo.

El DSP no es un adorno: es un procesador de altavoces completo

Muchas etapas «con DSP» se limitan a un filtro de graves y un limitador. Aquí hay una cadena de proceso de verdad, a 96 kHz de frecuencia de muestreo interna y con sólo 0,6 ms de latencia de extremo a extremo:

• XOVER — filtros de corte alto y bajo con pendientes de hasta 48 dB/octava y tres familias de filtro: Butterworth (6, 12, 18, 24 y 48 dB/oct.), Bessel (12 y 24) y Linkwitz-Riley (12, 24 y 48).
• PEQ — ocho bandas por vía, cada una conmutable entre paramétrica, shelving de graves (LS6 / LS12) y shelving de agudos (HS6 / HS12), con frecuencia, ganancia y Q ajustables.
• DEQ — ecualizador dinámico de dos bandas, el módulo que casi nadie incluye a este precio. Corta o realza sólo cuando la señal cruza un umbral, con ratio, ataque y relajación propios. Sirve para domar una resonancia que sólo aparece cuando el sistema aprieta, sin oscurecer el sonido a volumen bajo.
• DELAY — retardo de 0 a 300 ms con ajuste fino, expresable en milisegundos, metros o pies, e inversión de fase de 0° / 180° por vía.
• LIMIT — limitador de ataque cero sobre picos, con umbral, tiempo de relajación y retención configurables.
• 20 presets, 19 de ellos editables y renombrables desde el propio frontal. El número 1, INIT_DATA, no se puede sobrescribir: es tu vuelta a fábrica cuando alguien ha tocado lo que no debía.

Cuatro formas de enrutar la señal: Dual, Stereo, BiAmp 1 y BiAmp 2

El módulo I/O decide qué entra en cada cadena de proceso, y ahí es donde esta etapa deja de ser «dos amplificadores en una caja»:

• DUAL — dos canales completamente independientes, cada uno con su filtro, su EQ, su retardo y su limitador. El modo de las instalaciones con dos zonas distintas.
• STEREO — A y B comparten ajustes enlazados. Editas una vez y cambian los dos. Es el modo de fábrica, listo para un par de cajas de rango completo sin tocar nada.
• BIAMP 1 — la entrada del canal A se parte por la frecuencia de corte que tú elijas: los graves salen por A y los agudos por B. Un solo aparato bi-amplifica un sistema de sub más top, con su retardo y su limitador por vía.
• BIAMP 2 — idéntico, pero con las salidas intercambiadas. Está ahí para arreglar en diez segundos, desde el menú, el clásico «he cruzado los cables del sub y el top» sin volver a gatear detrás del rack.

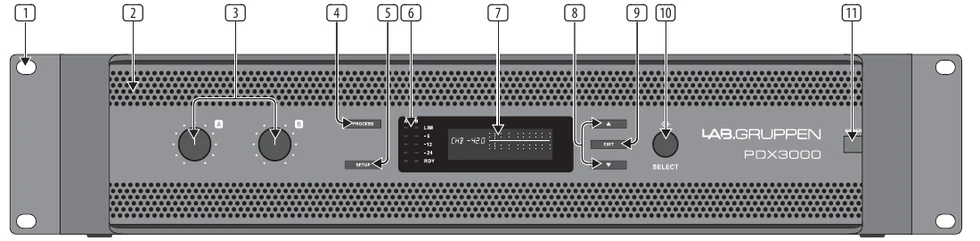

El panel frontal, botón por botón

• Mandos de ganancia A y B — atenúan la entrada de cada canal. Son los únicos parámetros que no se pueden tocar desde el ordenador: viven en el aparato y punto.
• PROCESS recorre los módulos del DSP; SETUP da acceso a presets, bloqueo de panel, nombre del equipo y contraste.
• LED de nivel por canal a −24, −12 y −6 dB, más LIM en rojo. La regla de oro: si el LIM se queda encendido de forma continua, baja la ganancia de entrada.
• Pantalla LCD de 128 x 32, texto blanco sobre fondo negro, con el módulo y el parámetro activos.
• Encoder SELECT — pulsado alterna entre vista gráfica y edición; girado cambia el valor. Con UP/DOWN y EXIT se navega todo el menú sin manual delante.
• Rejillas de ventilación a ambos lados de los mandos: el aire entra por delante y sale por detrás.

El bloqueo de panel merece párrafo aparte. Con un código de cuatro caracteres alfanuméricos el frontal queda en sólo lectura: se puede consultar todo, no se puede cambiar nada. En una instalación fija o en un rack que se alquila, eso es la diferencia entre volver a casa tranquilo y volver a programar el sistema entero. Y si se olvida el código, se desbloquea por USB desde el ordenador.

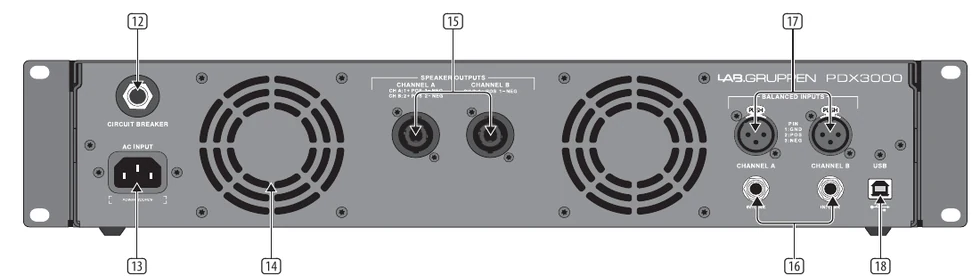

El panel trasero, y un detalle que ahorra un splitter

• Entradas balanceadas por XLR y por jack TRS de 6,3 mm para cada canal. Admiten también jack TS no balanceado.
• Las dos entradas de un mismo canal están unidas físicamente, así que el conector libre funciona como salida de enlace: entras por el XLR del canal A y sacas por su jack una copia de la señal hacia la siguiente etapa. En un rack de tres amplificadores eso te ahorra un distribuidor.
• Salidas Neutrik speakON (2 x NLT4). El conector del canal A lleva los dos canales si usas cable de cuatro polos; el canal B tiene además su propia salida independiente.
• Magnetotérmico rearmable en lugar de fusibles de quita y pon: si salta, se resuelve la causa y se vuelve a pulsar. Sin recambios ni portafusibles rotos a las tres de la mañana.
• Toma IEC con bloqueo: el cable de red no se sale solo.
• Dos ventiladores de velocidad variable según temperatura, con flujo de delante hacia atrás.
• USB tipo B para el software de control y para las actualizaciones de firmware.

Dos avisos que el propio fabricante pone en mayúsculas: no existe modo puente y ningún polo de las salidas debe conectarse a masa.

PDX Controller: el mismo DSP, desde el portátil

Conectando un cable USB tipo B al ordenador, el software gratuito PDX Controller — descargable en labgruppen.com — muestra toda la cadena de proceso en pantalla, con las curvas de ecualización y de corte dibujadas. Es mucho más cómodo que la pantalla de 128 x 32 para afinar ocho bandas paramétricas, y además permite bloquear y desbloquear el frontal a distancia.

Conviene saber dónde están los límites: el control es por USB, no por red, se maneja un amplificador cada vez, y la atenuación de entrada sigue estando sólo en los mandos del frontal. Para pilotar un rack entero desde una tableta por Ethernet hay que mirar hacia las series superiores de la casa.

Las protecciones, que es por lo que se paga un Lab.gruppen

• CPL (Current Peak Limiter) — mantiene la corriente de salida dentro de lo que los componentes toleran.
• RSL (Rail Sensing Limiter) — vigila la tensión de la fuente y limita antes de que aparezca distorsión, incluso cuando la red eléctrica del local flojea. En un generador o al final de una alargadera larga, esto se nota.
• Protección térmica en dos escalones — el LED RDY parpadea en naranja cuando el equipo se acerca al límite, antes de enmudecer. Te avisa mientras aún puedes bajar el volumen o abrir el rack.
• Protección de continua — impide que llegue corriente continua a los altavoces, que es lo que funde una bobina en segundos.
• Arranque y apagado controlados y protección contra cortocircuito en la carga.

¿Es ésta tu etapa?

Sí, si mueves un sistema pasivo de sala, local o giras pequeñas con cajas de 8 o 4 ohmios; si quieres crossover, EQ y limitador dentro del propio amplificador en vez de arrastrar un procesador aparte; si cargas y descargas tú mismo el rack y agradeces 6,5 kg; o si necesitas dejar un sistema programado y bloqueado en una instalación fija.

Quizá no, si tu sistema pide cargas de 2 ohmios de forma habitual — ahí pierde fuelle a propósito —; si cuentas con puentear los dos canales sobre un subgrave, porque no se puede; si necesitas control y monitorización por red (Dante, AES67 o similar), que aquí no existe; o si tu instalación es de línea de 100 V, porque ésta es una etapa de baja impedancia.

Qué más vas a necesitar

• Cables de altavoz con speakON NL4 y sección suficiente. Con 1.500 W por canal, un cable fino de 1,5 mm² y diez metros se come una parte del trabajo del amplificador: de 2,5 mm² para arriba.
• Un cable USB tipo A a tipo B (el clásico de impresora) si vas a usar el PDX Controller. No viene incluido.
• Dos unidades de rack libres, y tapas ciegas sin rejilla en los huecos que queden: las ranuras abiertas estropean el flujo de aire forzado en lugar de ayudar. Las etapas pueden apilarse sin separación entre ellas.
• Y si el rack va cerrado, nada de puertas delante ni detrás: el aire entra por el frontal y sale por la trasera.

Dónde encaja dentro de la tienda

• Si buscas más vatios por euro y el DSP te da igual, en la misma categoría de 600 a 1.200 W RMS tienes alternativas más baratas; el Behringer NX6000D, de la misma casa matriz, declara más potencia por menos dinero. Lo que cambia es el resto: construcción, protecciones y un procesador bastante más completo.
• Si lo que quieres es Lab.gruppen sin DSP y con gestión de potencia para instalación, el hermano de la serie PD es el PD3000.
• Y si el sistema pide control y monitorización de verdad, el escalón siguiente de la casa es el IPD2400.

Preguntas frecuentes

¿Puedo conectar dos cajas a un mismo canal?
Sí, si son de 8 ohmios: en paralelo suman 4 ohmios, que es justo donde el PDX3000 da su máximo (1.500 W). Con dos cajas de 4 ohmios llegarías a 2 ohmios, y ahí la etapa entrega menos, no más.

¿Se puede puentear para mover un sub?
No. El fabricante lo indica expresamente en el panel trasero. Para bi-amplificar sub y top usa el modo BIAMP 1 o BIAMP 2, que es la solución que este amplificador propone en su lugar.

¿Necesito el ordenador para configurarlo?
No. Todo el DSP — enrutado, crossover, las ocho bandas paramétricas, el EQ dinámico, el retardo y el limitador — se programa desde el frontal. El software sólo añade comodidad y curvas en pantalla.

¿Cuánta corriente consume?
1.050 W a potencia nominal con carga de 4 ohmios. Un enchufe doméstico de 16 A lo mueve de sobra, pero si metes tres etapas así en el mismo rack echa cuentas antes de conectarlo todo a la misma línea.

¿Qué versión de tensión se vende aquí?
La europea, de 220-240 V y 50/60 Hz. La tensión no es conmutable en el aparato: viene fijada de fábrica según el país de venta.

¿Hace ruido de ventilador?
Lleva dos ventiladores de velocidad variable que suben sólo cuando la temperatura lo pide. En directo es irrelevante; en una sala de reuniones silenciosa o un estudio, tenlo en cuenta y cólgalo en un rack alejado.

Especificaciones técnicas

• Canales: 2 de amplificación y 2 de proceso. Sin modo puente.
• Etapa de salida: Clase D IDEEA, con salida permanentemente puenteada.
• Potencia máxima con todos los canales en marcha: 800 W por canal a 8 Ω, 1.500 W a 4 Ω, 1.000 W a 2 Ω. Pico total: 3.000 W.
• Tensión y corriente de pico por canal: 115 V / 32 A.
• THD+N: menor del 0,1 % de 20 Hz a 20 kHz con 1 W, y menor del 0,1 % a 1 kHz con 1 dB por debajo del recorte.
• Distorsión a 1/8 de la potencia nominal: menor del 0,1 %.
• Relación señal/ruido: mayor de 90 dB. Diafonía entre canales: mayor de 75 dB a 1 kHz.
• Respuesta en frecuencia: de 10 Hz a 20 kHz, +0,5 / −1 dB.
• Impedancia de entrada: 10 kΩ no balanceada, 20 kΩ balanceada.
• Proceso: muestreo interno de 96 kHz, latencia total de 0,6 ms.
• DSP: retardo de 0 a 300 ms; crossover con tres tipos de filtro y hasta 48 dB/oct.; ecualizador paramétrico de 8 bandas más ecualizador dinámico de 2 bandas; limitador de pico de ataque cero; 20 presets, 19 definibles por el usuario.
• Entradas: 2 x XLR y 2 x jack TRS de 6,3 mm, enlazados entre sí. Salidas: Neutrik speakON, 2 x NLT4. Control: USB tipo B en el panel trasero.
• Alimentación: toma IEC C14 con bloqueo; versión europea de 220-240 V, 50/60 Hz. Consumo a potencia nominal con 4 Ω: 1.050 W.
• Refrigeración: dos ventiladores con flujo de delante hacia atrás y velocidad controlada por temperatura.
• Protecciones: térmica, de continua, detección de raíl y limitación de corriente de pico; arranque y apagado controlados, protección de continua y de cortocircuito en la carga.
• Dimensiones (Al x An x Pr): 93 x 483 x 326 mm — 2 unidades de rack de 19".
• Peso: 6,5 kg.
• Acabado: chasis de aluminio pintado en negro con frontal gris.

Datos tomados de la guía de inicio rápido oficial del PDX3000 (versión 2.0) de Lab.gruppen, disponible para su descarga en esta misma ficha.
