Elation Splitter Opto Branch 6 RJ45

Elation Opto Branch 6 RJ45: splitter DMX/RDM de 6 salidas con EtherCON

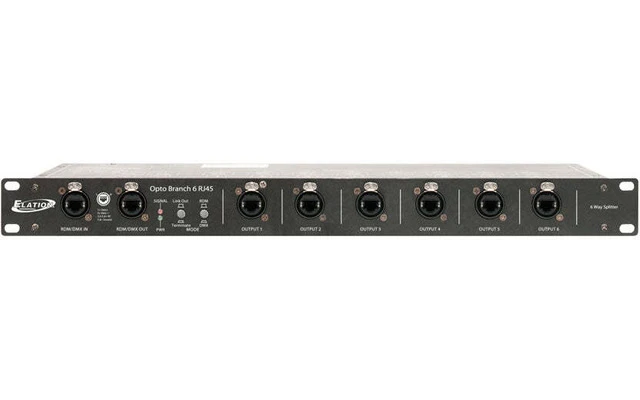

El Opto Branch 6 RJ45 es un splitter y amplificador de señal DMX/RDM de una unidad de rack de 19". Recibe una línea DMX y la reparte en seis salidas aisladas ópticamente, cada una con la señal regenerada, de forma que cada rama de la instalación funciona de manera independiente: si un aparato o un cable falla en una rama, el resto sigue funcionando.

Su particularidad es que todas las conexiones son Neutrik EtherCON/RJ45, tanto la entrada y la salida master como las seis salidas. Es la opción lógica en instalaciones que distribuyen el DMX por cable de par trenzado (CAT5e/CAT6), más barato, ligero y fácil de tirar en distancias largas que el cable DMX tradicional, y con conectores EtherCON robustos y con bloqueo para el uso en gira.

Funciones

• Entrada y salida master EtherCON/RJ45: la salida master pasa la señal tal cual para seguir encadenando otro splitter u otros aparatos.
• 6 salidas EtherCON/RJ45 aisladas: protegen la consola y el resto de ramas de picos, derivaciones y errores de cableado.
• Compatible con RDM (Remote Device Management): la consola o el software pueden direccionar y consultar los aparatos a través del splitter. Un conmutador RDM/DMX permite trabajar solo en DMX si algún aparato antiguo da problemas con RDM.
• Conmutador Link / Terminate: elige si la salida master enlaza con otro equipo o si el splitter termina la línea. Facilita mucho la localización de averías.
• LED indicadores de señal y de alimentación en el frontal.
• Fuente de alimentación conmutada universal de 100-240 V, 50/60 Hz, con interruptor y fusible. Consumo de solo 6 W.

Importante: es DMX por RJ45, no una red Ethernet

El Opto Branch 6 RJ45 transporta señal DMX/RDM por conectores RJ45; no es un switch de red ni un nodo Art-Net o sACN. Necesita recibir DMX y entrega DMX. Si tu consola y tus aparatos tienen conectores XLR, necesitarás adaptadores XLR a RJ45 en los extremos de la línea. Elation ofrece como accesorio cables CAT6 PRO con conectores EtherCON de 1,5 m, 3 m, 4,6 m, 7,6 m y 15 m.

¿Para quién es el Opto Branch 6 RJ45?

• Instalaciones fijas en rack (teatros, salas, discotecas, platós) que distribuyen el DMX por cableado estructurado.
• Empresas de alquiler y giras que usan multicables y mangueras con EtherCON.
• Cualquier sistema con tiradas largas o muchos aparatos donde una única cadena DMX empieza a dar parpadeos o aparatos que no responden.

Quizá no sea para ti si toda tu instalación es de cable XLR y no quieres adaptadores, o si prefieres un splitter compacto para colgar de la estructura en lugar de montarlo en rack: en ese caso mira el Elation RDMX6S, también de seis salidas y compatible con RDM.

Preguntas frecuentes

¿Para qué sirve un splitter DMX?

La norma DMX admite hasta 32 aparatos por línea y no permite hacer derivaciones en «Y». Un splitter divide una línea en varias ramas independientes y regenera la señal en cada una, de forma que puedes repartir el DMX por el escenario en estrella, alargar las tiradas y aislar los fallos.

¿Qué cable uso con las salidas RJ45?

Cable de par trenzado CAT5e o CAT6 con conectores RJ45 o, mejor aún para el uso en gira, Neutrik EtherCON, que encajan en las mismas tomas y llevan bloqueo.

¿Puedo conectarlo a un switch de red o enviarle Art-Net?

No. Aunque los conectores sean RJ45, por ellos viaja DMX, no Ethernet. Conectarlo a un switch o a una tarjeta de red no funcionará: para pasar de Art-Net o sACN a DMX hace falta un nodo.

¿Incluye los herrajes para el rack?

Sí, en la caja vienen los herrajes de montaje en rack. Ocupa una unidad (1U).

Especificaciones técnicas

Conexiones y control

• 1 entrada y 1 salida master DMX/RDM, Neutrik EtherCON/RJ45
• 6 salidas DMX/RDM aisladas, Neutrik EtherCON/RJ45
• Conmutador Link / Terminate
• Conmutador de modo RDM / DMX
• LED indicadores de señal y alimentación

Alimentación

• 100-240 V CA, 50/60 Hz, fuente conmutada
• Consumo máximo: 6 W
• Interruptor de encendido, fusible y cable de corriente
• Uso en interior y lugares secos
• Certificación CE

Dimensiones y peso

• 482 x 145 x 44 mm (1U de rack de 19")
• 2,3 kg

Contenido de la caja

• Splitter Opto Branch 6 RJ45
• Herrajes de montaje en rack
