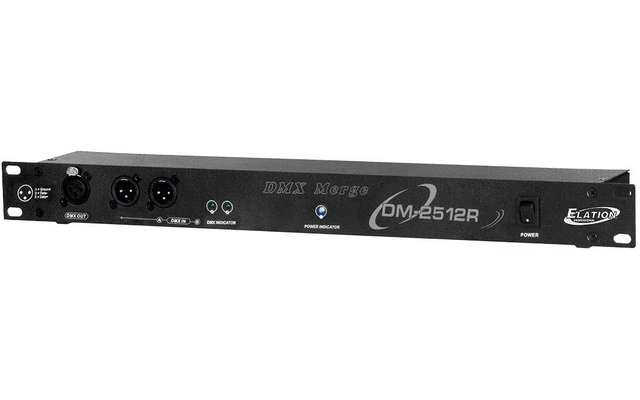

Elation DM-2512R

Elation DM-2512R: fusionador DMX de dos universos en 1U de rack

El DM-2512R es un merger DMX: recibe dos líneas DMX (A y B) y las convierte en una sola salida. Sirve para que dos mesas controlen la misma instalación a la vez, para repartir los canales de un mismo universo entre dos controladores o para tener una mesa de reserva que entre sola si la principal falla.

Ocupa una unidad de rack de 19" con solo 73 mm de fondo, y tiene las conexiones duplicadas delante y detrás, de modo que se cablea igual de cómodo en un rack de control que en una mesa de técnico.

Tres modos de funcionamiento

• Merge (fusión por dirección): fijas una dirección de corte con los microinterruptores. Los canales por debajo de esa dirección salen de la línea A y, a partir de ella, de la línea B. El caso típico: una mesa de 16 canales en A y un segundo controlador en B parcheado desde el canal 17, con la dirección de corte en 17.
• HTP (Highest Takes Priority): canal a canal, manda el valor más alto de las dos mesas. Es el modo clásico para canales de dimmer, cuando dos operadores comparten la misma instalación.
• Back Up: la línea A tiene prioridad. Si su señal se pierde o se vuelve inestable, el DM-2512R pasa automáticamente a la línea B, y vuelve a la A cuando se recupera. Es la forma sencilla de tener una mesa de respaldo en un espectáculo que no se puede parar.

El modo y la dirección de corte se ajustan con microinterruptores (DIP) de 10 posiciones en el panel trasero. En el frontal hay un LED de señal para cada entrada, piloto de encendido e interruptor.

Conexiones

• Entradas A y B en XLR macho de 3 pines, en el frontal y en el panel trasero.
• Salida DMX en XLR hembra de 3 pines, en el frontal y en el panel trasero.
• Alimentación por adaptador externo de 9 V CC y 1.000 mA, incluido.

Todas las tomas son de 3 pines. Si tus mesas o tus aparatos usan DMX de 5 pines, necesitarás adaptadores de 3 a 5 pines.

¿Para quién es el DM-2512R?

• Teatros, salas y auditorios donde una mesa fija convive con una mesa de gira o con un controlador de efectos.
• Instalaciones que no pueden quedarse a oscuras: con el modo Back Up, una segunda mesa toma el control si la principal cae.
• Técnicos que combinan dos controladores pequeños en un mismo universo, por ejemplo una mesa de dimmers y otra de cabezas móviles.

Quizá no sea para ti si lo que necesitas es lo contrario: repartir una línea DMX en varias. Para eso hace falta un splitter, como el Elation RDMX6S o el Elation Opto Branch 6 RJ45. El fabricante tampoco indica compatibilidad RDM: es un equipo DMX512.

Preguntas frecuentes

¿Qué diferencia hay entre Merge y HTP?

En Merge cada mesa controla su propio tramo de canales, separado por la dirección de corte. En HTP las dos mesas pueden controlar todos los canales y, en cada uno, gana el valor más alto.

¿El cambio a la mesa de reserva es automático?

Sí. En modo Back Up, si la línea A deja de llegar o llega inestable, la salida pasa a la línea B sin intervención, y vuelve a la A cuando su señal se recupera.

¿Puedo usarlo para unir dos universos completos de 512 canales?

No: la salida es un único universo de 512 canales. En Merge hay que repartir esos 512 canales entre las dos mesas; en HTP y Back Up las dos comparten los mismos canales.

¿Incluye la fuente de alimentación?

Sí, viene con su adaptador de corriente de 9 V CC.

Especificaciones técnicas

Funciones y control

• Merger DMX de dos universos de entrada a una salida
• Modos Merge, HTP y Back Up (conmutación automática)
• Dirección de corte y modo por microinterruptores DIP de 10 posiciones (panel trasero)
• LED indicadores de señal DMX en cada entrada, piloto de encendido

Conexiones

• 2 entradas DMX (A y B), XLR macho de 3 pines, en frontal y trasera
• 1 salida DMX, XLR hembra de 3 pines, en frontal y trasera

Alimentación

• 9 V CC, 1.000 mA mínimo, adaptador externo incluido
• Interruptor de encendido
• Certificación CE

Dimensiones y peso

• 482 x 73 x 44 mm (1U de rack de 19")
• 1,15 kg

Contenido de la caja

• Merger DM-2512R
• Adaptador de corriente de 9 V CC
