Elation RDMX6S RDM/DMX Data Splitter

El Elation RDMX6S es un splitter de datos DMX/RDM de 6 salidas. Recibe una línea DMX y la reparte en seis ramas independientes, aisladas ópticamente y con la señal regenerada a su nivel original. Es compatible con RDM (ANSI E1.20), de modo que la consola o el software pueden seguir configurando y consultando los aparatos a través de él.

Está pensado para instalaciones y equipos de iluminación con tiradas largas o muchos aparatos, donde una única cadena DMX empieza a dar fallos: parpadeos, aparatos que no responden o canales que «saltan». Va en caja de aluminio inyectado con fuente de alimentación universal y trae soporte para colgarlo de la estructura con una garra.

Por qué usar un splitter DMX

Una línea DMX es un bus en cadena: cada aparato pasa la señal al siguiente. Con muchos metros de cable o muchos equipos enlazados, la señal se degrada y un fallo en un solo aparato o cable puede dejar sin control todo lo que viene detrás. El RDMX6S resuelve las dos cosas:

• Regenera la señal: cada salida entrega DMX con el nivel correcto, aunque la entrada llegue debilitada tras una tirada larga.
• Separa en seis ramas: en lugar de una cadena larga, se montan hasta seis cadenas cortas (una por barra de truss, por lado del escenario o por tipo de aparato). Si una rama falla, las demás siguen funcionando.
• Aislamiento óptico en cada salida: protege la consola y el resto de la instalación ante picos o derivaciones en una rama, un problema habitual cuando se mezclan aparatos de distintas marcas o tomas de corriente diferentes.

RDM y conexiones

Al ser compatible con RDM E1.20, el splitter deja pasar la comunicación en los dos sentidos. Desde una consola o un software con RDM se pueden direccionar aparatos, cambiar su modo o leer su estado sin subir a la estructura. Con un splitter DMX convencional, que solo transmite hacia los aparatos, eso no es posible.

• Entrada DMX en XLR de 5 pines con bloqueo.
• Salida de paso (thru) en XLR de 5 pines con bloqueo y terminación integrada: permite continuar la línea hacia otro splitter u otros aparatos sin perder la señal original.

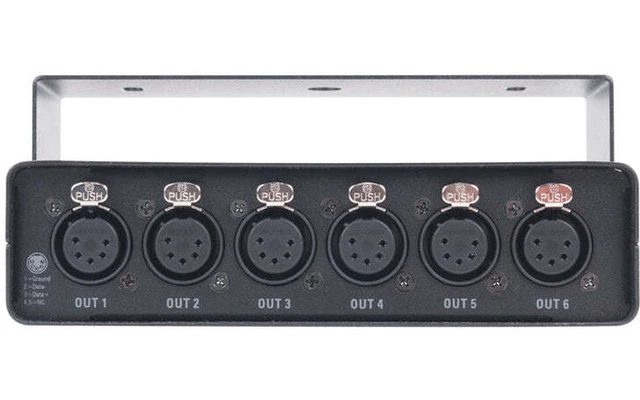

• 6 salidas DMX en XLR de 5 pines con bloqueo, aisladas ópticamente.
• Entrada de corriente powerCON.

Los conectores son de 5 pines, el estándar DMX512. Si tus aparatos usan XLR de 3 pines, necesitarás adaptadores o cables de 5 a 3 pines.

Montaje y alimentación

La caja es de aluminio inyectado y viene con un soporte para montaje en truss pensado para fijarlo con una garra. Elation también ofrecía kits opcionales para montarlo en rack, en versión para una o dos unidades. La fuente es universal y conmuta sola entre 100 y 240 V, así que funciona en cualquier país sin selector, y consume como máximo 3 W.

Especificaciones

• Tipo: splitter/amplificador de datos DMX/RDM de 6 vías
• Protocolo: DMX512, compatible con RDM ANSI E1.20
• Entrada: 1 × XLR de 5 pines con bloqueo
• Salida de paso: 1 × XLR de 5 pines con bloqueo, con terminación integrada
• Salidas: 6 × XLR de 5 pines con bloqueo, aisladas ópticamente
• Alimentación: 100–240 V AC, 50/60 Hz, fuente universal autoconmutable, entrada powerCON
• Consumo: 3 W máximo
• Temperatura de funcionamiento: de −10 °C a 45 °C
• Caja: aluminio inyectado
• Montaje: soporte para truss incluido; kits de rack opcionales
• Dimensiones (largo × ancho × alto): 173 × 170 × 44 mm sin soporte (74 mm de alto con el soporte)
• Peso: 1 kg
• Homologaciones: CE, RoHS

¿Es para ti?

Sí, si…

• Tienes una instalación o un equipo de gira con muchos aparatos o cables largos y quieres repartir el DMX en varias ramas cortas y fiables.
• Trabajas con RDM y no quieres perder la configuración remota de los aparatos al meter un splitter en la línea.
• Buscas un splitter compacto para colgar del truss cerca de los aparatos, no solo un equipo de rack junto a la mesa.

Quizá no, si…

• Todo tu equipo usa XLR de 3 pines y no quieres depender de adaptadores.
• Necesitas más de seis salidas desde un solo aparato o una distribución por red (Art-Net o sACN): en ese caso conviene un nodo de red o un splitter de más vías.
• Tu montaje es pequeño, con pocos aparatos y cables cortos: una sola cadena DMX bien terminada suele bastar.
