Elation Pixel Bar 40: barra LED de píxeles de un metro

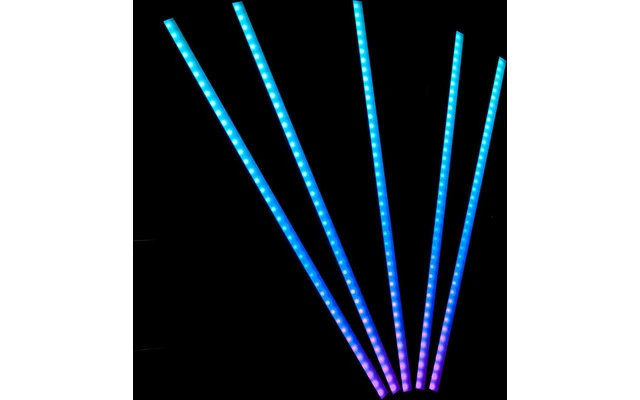

La Pixel Bar 40 es una barra LED de 1 metro con 40 LED SMD RGB 3 en 1, cada uno controlable por separado. Sirve para dos cosas: como barra de píxeles, para dibujar efectos, degradados, persecuciones e incluso imágenes de baja resolución cuando se montan varias en matriz; y como luz wash, para bañar de color una pared, un decorado o el frontal de una cabina.

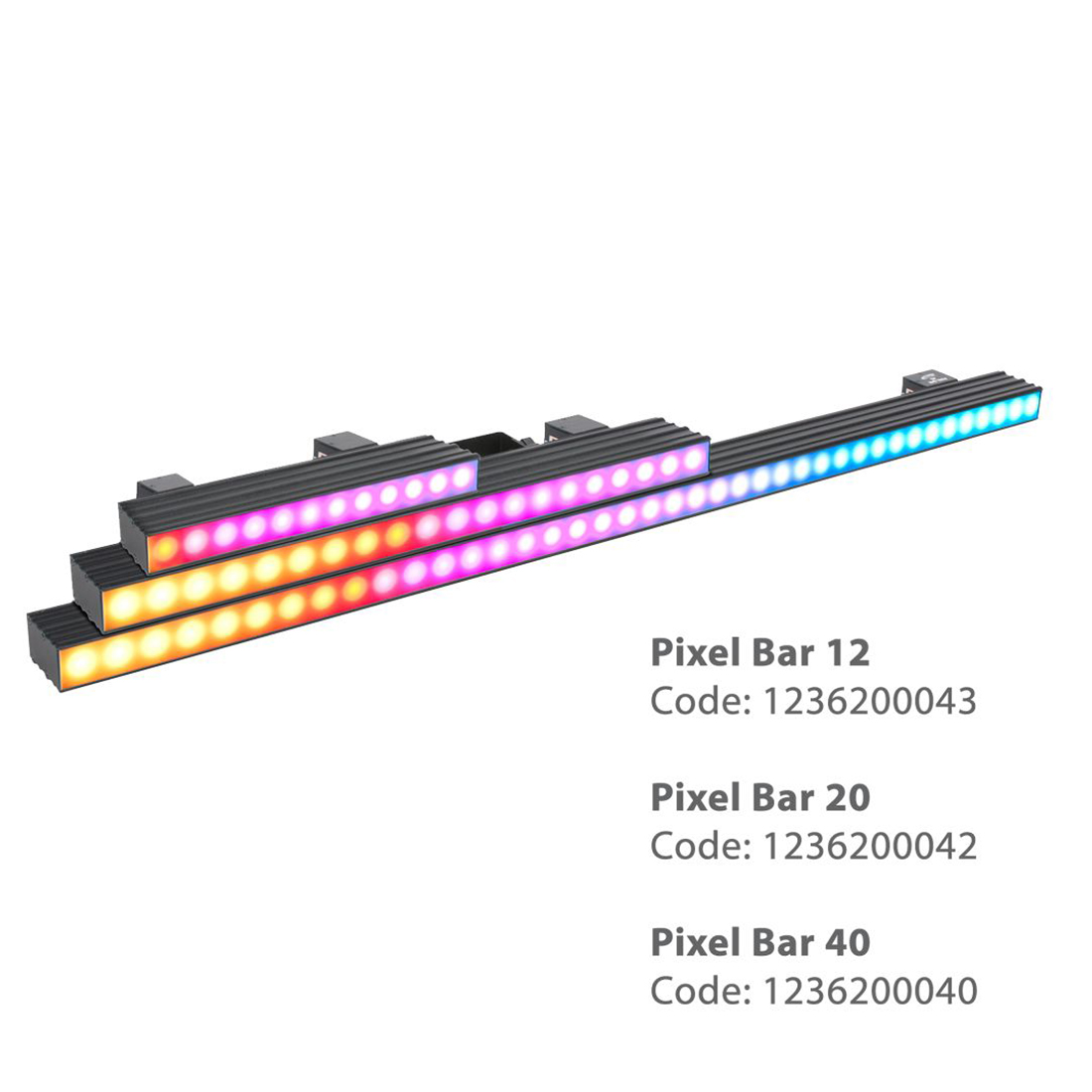

Está hecha de aluminio extruido, no lleva ventilador, así que es completamente silenciosa, y consume solo 16 W. Forma parte de una serie de tres longitudes que comparten sistema: Pixel Bar 12, Pixel Bar 20 y Pixel Bar 40.

Lo importante antes de comprar: funciona con el Pixel Net 4

La Pixel Bar 40 no lleva fuente de alimentación ni entrada DMX propias. Recibe la corriente (24 V CC) y los datos por el mismo cable de red CAT5e, a través de sus dos conectores RJ45 con bloqueo (entrada y salida). Quien le da corriente y datos es el controlador Elation Pixel Net 4, que se vende por separado y es imprescindible:

• El Pixel Net 4 recibe la señal Art-Net (DMX por Ethernet) desde el ordenador o la consola, y alimenta y controla las barras por sus 4 puertos de salida.
• Por cada puerto se encadenan hasta 4 Pixel Bar 40, es decir, hasta 16 barras por cada Pixel Net 4 (16 metros lineales de píxeles).
• La distancia máxima de cable desde el puerto del Pixel Net 4 hasta la última barra de la cadena es de 30 metros.
• Si el Pixel Net 4 comparte red con otros aparatos de iluminación, Elation recomienda un switch Gigabit con IGMP; un switch sin IGMP puede provocar comportamientos erráticos de todos los equipos conectados.

Si ya tienes una instalación con Pixel Net 4 y Pixel Bar, esta es la forma más directa de ampliarla o sustituir una barra, sin tocar la configuración del sistema.

Control píxel a píxel

Cada barra ocupa 120 canales DMX: tres canales (rojo, verde y azul) por cada uno de sus 40 píxeles, con 8 bits por color y 16,7 millones de colores posibles. No hay modos ni programas internos: es un aparato pensado para pixel mapping desde un software de control o un servidor de medios, que es donde se generan los efectos.

• Separación entre píxeles (pitch): 25 mm
• Brillo: 850 nits, con 82 lux medidos a 0,5 m
• Frecuencia de refresco de 2.000 Hz, sin parpadeo
• Regulación de 0 a 100 %

Montaje

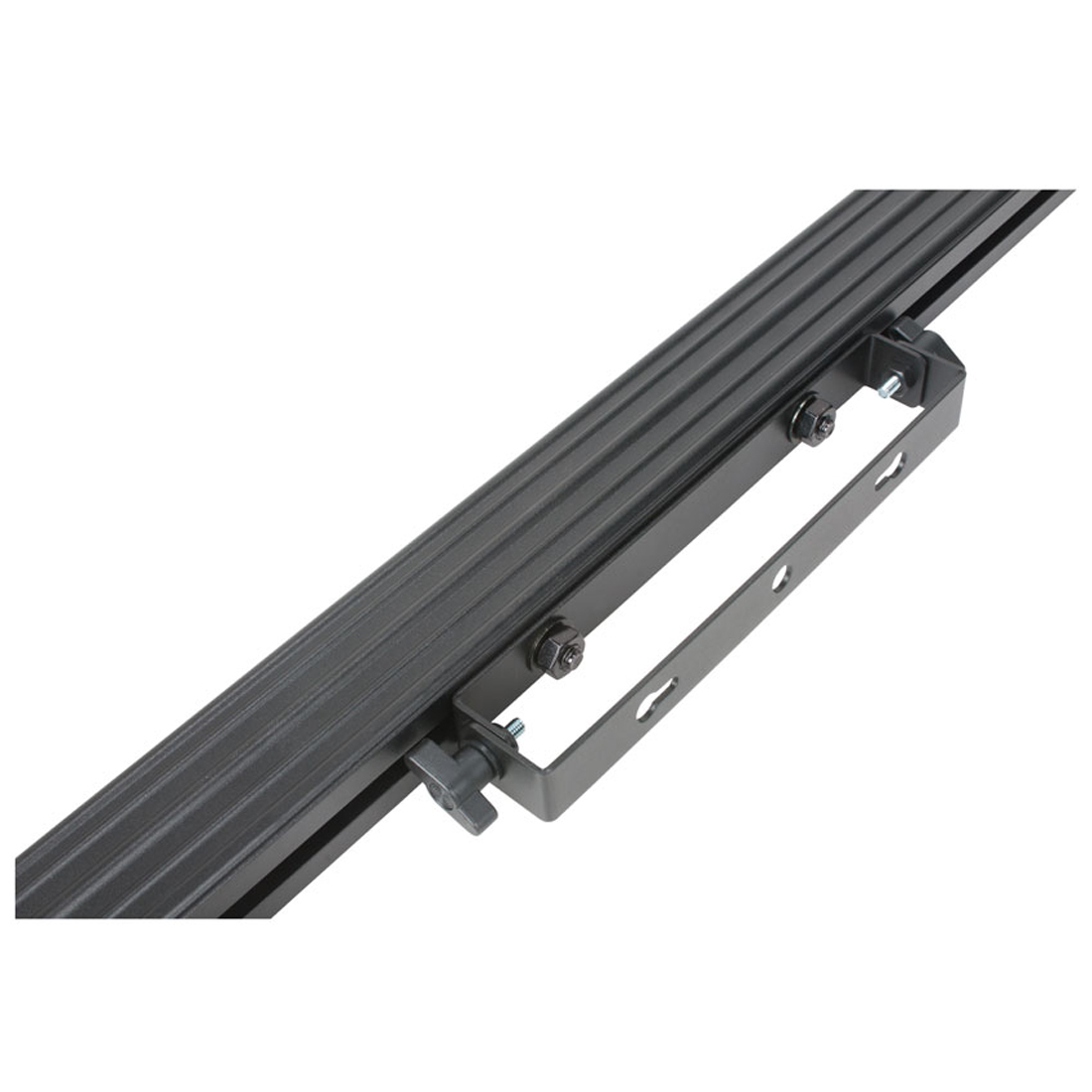

La barra trae soporte de montaje integrado y ajustable: se afloja la palomilla, se orienta la barra y se vuelve a apretar. El soporte vale para fijarla directamente sobre una superficie o para colgarla de un truss con una garra y tornillo M10; en montajes suspendidos hay que usar siempre cable de seguridad.

De serie lleva un difusor plano esmerilado. De forma opcional se puede cambiar por un difusor de tubo (Pixel Bar 40 Tube Lens), que redondea la luz y convierte los píxeles en una línea de color más continua.

¿Para quién es la Pixel Bar 40?

• Escenografía y decorados de salas, discotecas y platós que quieren líneas de píxeles controladas desde el software de iluminación o vídeo.
• Frontales de cabina DJ y escenarios donde el ruido importa: no lleva ventilador.
• Instalaciones existentes de Pixel Bar que necesitan ampliarse o reponer una unidad.

Quizá no sea para ti si buscas una barra que funcione sola con una mesa DMX o en modo autónomo: sin el Pixel Net 4 no enciende, y no tiene programas internos. Tampoco es para exterior: es un aparato de uso en interior y lugares secos. Si te basta con medio metro por barra, o quieres encadenar más unidades por puerto, tienes la Elation Pixel Bar 20, del mismo sistema.

Preguntas frecuentes

¿Puedo conectar la Pixel Bar 40 directamente a una mesa DMX?

No. La barra no tiene entrada XLR ni fuente propia: necesita el Pixel Net 4, que es quien la alimenta y le envía los datos por cable CAT5e. A su vez, el Pixel Net 4 se controla por Art-Net desde un ordenador o una consola con salida de red.

¿Qué cable necesito entre barras?

Cable de red CAT5e con conectores RJ45. El mismo cable lleva la corriente y los datos de una barra a la siguiente.

¿Cuántas barras puedo poner seguidas?

Hasta 4 Pixel Bar 40 por cada puerto del Pixel Net 4 y hasta 16 por cada Pixel Net 4, con un máximo de 30 m de cable desde el puerto hasta la última barra.

¿Se pueden mezclar Pixel Bar 12, 20 y 40?

Comparten sistema y controlador, pero cada modelo tiene su propio límite por puerto (13, 8 y 4 unidades respectivamente) y su propio número de canales (36, 60 y 120). Al mezclarlas en una misma cadena hay que calcular el consumo con ese criterio.

Especificaciones técnicas

Fuente de luz y fotometría

• 40 LED SMD RGB 3 en 1
• Pitch de 25 mm, ángulo de haz de 120°
• 16,7 millones de colores (8 bits por color)
• Brillo de 850 nits, 82 lux a 0,5 m
• Refresco de 2.000 Hz

Control y conexiones

• 120 canales DMX (RGB por píxel)
• Control Art-Net a través del Pixel Net 4
• 2 conectores RJ45 con bloqueo (entrada y salida de corriente y datos por CAT5e)

Alimentación y ambiente

• 24 V CC, suministrados por el Pixel Net 4
• Consumo máximo: 16 W
• Sin ventilador, funcionamiento silencioso
• Temperatura de funcionamiento: de 0 °C a 40 °C
• Uso en interior

Dimensiones y peso

• 1.000 x 38,2 x 92,6 mm (largo x ancho x alto)
• 2,5 kg
• Carcasa de aluminio extruido

Contenido de la caja

• Barra Pixel Bar 40 con difusor plano esmerilado
• Soporte de montaje

Accesorios opcionales

• Elation Pixel Net 4 (controlador y alimentador, imprescindible)
• Pixel Bar 40 Tube Lens (difusor de tubo)
