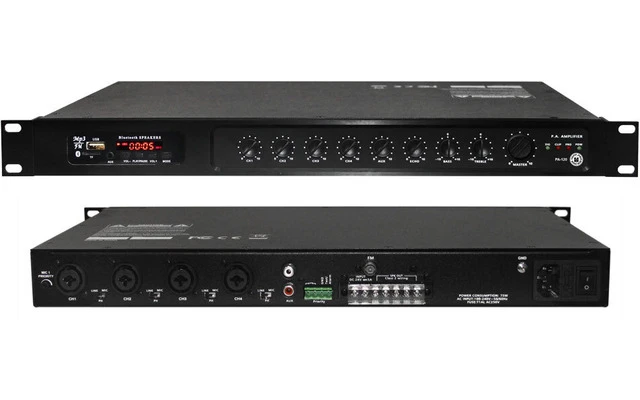

TopPro Audio PAX-120

El Topp Pro PAX-120 es un amplificador mezclador de megafonía de 120 W en formato rack de 19" y una unidad de altura. Reúne en un solo aparato la mezcla de varios micrófonos y fuentes, un reproductor MP3 con USB/SD y la etapa de potencia, con salidas para línea de 70 V y 100 V y para altavoces de 4 Ω.

Es el equipo típico para música ambiente y avisos en tiendas medianas, restaurantes, colegios, oficinas, gimnasios o salas de culto: una sola caja que alimenta todos los altavoces del local.

Qué es un amplificador de línea de 70/100 V

En una instalación comercial no se conectan cuatro altavoces, sino doce plafones de techo, unas bocinas en el almacén y un par de columnas en la entrada, a decenas de metros. La línea de tensión constante (70 V o 100 V) resuelve ese reparto:

• Todos los altavoces se conectan en paralelo a la misma línea, sin calcular impedancias.
• Cada altavoz lleva un transformador con tomas de potencia (por ejemplo, 3, 6 o 10 W): se elige cuánto suena cada uno.
• La tensión alta permite tiradas largas con cable fino sin perder potencia por el camino.
• La única regla: la suma de las tomas de todos los altavoces no debe superar los 120 W del amplificador. Lo prudente es dejar un margen de un 20 %.

Si en vez de línea de 70/100 V vas a usar altavoces convencionales, el PAX-120 tiene también salida de 4 Ω.

Funciones

• 4 canales de entrada conmutables entre micrófono, micrófono con alimentación phantom y línea, cada uno con su volumen.
• Prioridad del micrófono 1: al hablar por él, la música baja sola. Es la función clave para los avisos.
• Entrada auxiliar para una fuente de música externa.
• Reproductor MP3 con USB y tarjeta SD para la música ambiente sin otro aparato.
• Control de graves y agudos (±10 dB) y volumen general.
• Entrada de 24 V DC para alimentación de emergencia desde batería.
• Indicadores de encendido, señal, protección y clip.

Especificaciones

• Tipo: amplificador mezclador de megafonía, clase D, rack de 19" (1U)
• Potencia: 120 W RMS
• Salidas de altavoz: 4 Ω, 70 V y 100 V (con común)
• Respuesta en frecuencia: 80 Hz – 16 kHz (±3 dB)
• Relación señal/ruido: micro 65 dB · phantom 65 dB · línea 75 dB · auxiliar 75 dB
• Sensibilidad de entrada: micro −52 dBV (balanceada) · phantom −52 dBV, 18 V · línea, auxiliar y alarma −10 dBV
• Ecualización: graves ±10 dB a 100 Hz · agudos ±10 dB a 10 kHz
• Reproductor: MP3 con USB y SD
• Alimentación: 100–240 V AC 50/60 Hz · 24 V DC (emergencia)
• Dimensiones: 483 × 281 × 44 mm
• Peso: 4,9 kg

¿Es para ti?

Sí, si…

• Vas a poner música ambiente y avisos en un local pequeño o mediano, con varios altavoces repartidos.
• Tienes (o vas a instalar) altavoces de 70/100 V: plafones de techo, bocinas o columnas con transformador.
• Quieres un aparato que haga de todo: micrófono para avisos, música desde USB o SD y amplificación.

Quizá no, si…

• Buscas un altavoz: el PAX-120 es el amplificador. Sin altavoces no suena.
• Vas a sonorizar un concierto o una fiesta: es un equipo de instalación, mono y con la respuesta ajustada a voz y música de fondo.
• La suma de tus altavoces pasa de 120 W: en ese caso mira el PAX-240. Si son pocos altavoces, el PAX-60 es suficiente.

La serie PAX

• PAX-60: 60 W, para comercios y locales pequeños.
• PAX-120 (esta ficha): 120 W, las mismas funciones para más altavoces.
• PAX-240: 240 W, para instalaciones grandes.

Preguntas frecuentes

¿Cuántos altavoces puedo conectar?

En la salida de 70 o 100 V, tantos como quieras mientras la suma de sus tomas de potencia no pase de 120 W. Por ejemplo, veinte plafones a 5 W (100 W en total).

¿Uso la salida de 70 V o la de 100 V?

La que indiquen los transformadores de tus altavoces. En Europa lo más habitual es 100 V; muchos altavoces admiten las dos.

¿Puedo conectar altavoces normales de 8 Ω?

Usa la salida de 4 Ω. Un altavoz de 8 Ω funciona, pero con menos potencia; dos de 8 Ω en paralelo dan los 4 Ω que aprovechan el amplificador.

¿Se puede montar en un armario rack?

Sí: ocupa una unidad de rack de 19".
