Mesa de mezclas digital interactiva con 24 previos de micrófono HDIA
Tascam tiene una larga historia de productos de grabación y mezcladores digitales de alta calidad, que culminó con la legendaria grabadora multipista modular de ocho pistas DA-88 y el mezclador digital DM-4800, una combinación de caballo de batalla que alguna vez estableció un nuevo estándar. Con Sonicview, Tascam ha creado una línea completamente nueva de consolas de mezclas digitales que incorporan la última tecnología y facilitan la visualización y el control de todos los parámetros que desee, cuando lo desee, con pantallas táctiles totalmente personalizables y botones definibles por el usuario, faders motorizados y software de control intuitivo.
Las consolas de grabación Sonicview se integran a la perfección con el resto de su sistema, gracias a la red Dante integrada, una interfaz de audio USB multicanal de 32 bits/96 kHz y muchas entradas y salidas. La calidad de audio sin concesiones y un motor de mezcla FPGA de punto flotante de 54 bits se combinan con un amplio procesamiento de señal, una ranura de expansión para conectividad adicional y control remoto inalámbrico para hacer de los mezcladores Sonicview la opción de próxima generación para estudios de grabación, grabación remota, giras, instalación de sonido y radiodifusión.
Hay dos modelos de Sonicview disponibles, que difieren en el tamaño del marco y la cantidad de entradas físicas, preamplificadores de micrófono, atenuadores y pantallas táctiles. Sonicview 16 ofrece 16 canales de entrada físicos con faders motorizados y los preamplificadores de micrófono HDIA Clase 1 de primera línea de Tascam, mientras que Sonicview 24 ofrece 24. Internamente, la arquitectura de los dos modelos es la misma: generosos 44 canales de entrada (40 mono canales y 2 canales estéreo), 22 buses de salida flex, el bus principal L/R y una grabadora interna de audio estéreo SD/USB.
Tascam Sonicview 24 ofrece faders de canal motorizados en tres bancos de ocho, además de un fader motorizado para el bus estéreo principal. Encima de cada banco de faders de canal hay un panel táctil a color que le permite ver los canales completos del mezclador, o llegar a los detalles, controlando cada parámetro con la punta de su dedo. Guarde la configuración de los faders y recupérelos instantáneamente más tarde para continuar donde lo dejó. Verifique los niveles en una mezcla o submezcla de un vistazo y ajústelos durante la mezcla con los faders físicos o la pantalla táctil. Tus cambios se actualizarán instantáneamente en ambos.
Verdaderamente la próxima generación en interfaces de usuario de mezcladores para grabación y en vivo, el poderoso e intuitivo sistema Tascam Visual Interactive Ergonomic Workflow ( VIEW ) le permite configurar rápida y fácilmente las pantallas táctiles de Sonicview. Gracias a la interfaz de usuario VIEW, hay tres formas diferentes de ver su configuración. Cada pantalla táctil se puede configurar de forma independiente, por lo que puede monitorear y controlar cualquier combinación de configuraciones que desee, en las pantallas que desee, cuando lo desee. Por ejemplo, puede monitorear los niveles de ocho canales de voces en la pantalla 1, mientras ajusta el ecualizador paramétrico en una submezcla de batería o vigila el nivel del bus de salida y la curva de compresión en la pantalla 2.
Gracias a un motor de mezcla FPGA de punto flotante de 54 bits, Tascam Sonicview ofrece el mejor rendimiento de audio de su clase con muestreo continuo de alta definición de 32 bits/96 kHz y convertidores de analógico a digital de 32 bits. El procesamiento de punto flotante del motor de mezcla hace posible cambiar los niveles de manera flexible sin comprometer la resolución, al tiempo que garantiza una latencia ultrabaja, incluso en conexiones de analógico a analógico. El resultado es un rendimiento sin concesiones, incluso con redes Dante y sistemas de monitoreo en línea, para un seguimiento, mezcla y reproducción impecables.
Sonicview 24 ofrece una variedad de entradas versátiles para grabar y mezclar. 16 canales con entradas de micrófono/línea XLR y 8 canales con entradas de micrófono XLR y entradas de línea TRS balanceadas de 6,3 mm permiten la máxima flexibilidad. También obtiene puntos de inserción TRS en dos canales, dos pares estéreo de entradas auxiliares RCA y una entrada XLR para un micrófono de respuesta.
Hay mucho más en Sonicview de lo que parece. Internamente, estas consolas de grabación tienen unos generosos 40 canales mono y dos canales estéreo para que pueda incorporar pistas de acompañamiento para hacer que una pequeña banda vocal suene enorme. También puede acomodar entradas de audio físicas adicionales a través de las ranuras de expansión para conjuntos más grandes, administrar fuentes de cada parte de un lugar a través de la red Dante y mezclar docenas de pistas DAW. Ocho DCA le permiten controlar fácilmente grupos de canales. Las teclas de capa programables seleccionan qué combinación personalizada de canales y buses de salida son controlados por los faders motorizados. Comience a trabajar en una mezcla, guarde la configuración de los faders y continúe mezclando más tarde; gracias a los faders motorizados, continuará exactamente donde lo dejó.
Cada entrada de micrófono alimenta un preamplificador Tascam Clase 1 HDIA (arquitectura de instrumentación de alta definición), el mejor preamplificador de micrófono que jamás hayamos creado. Gracias a un amplificador de instrumentación con extraordinarias buenas características de ruido en la primera etapa, estos preamplificadores de micrófono exhiben un excelente ruido de entrada equivalente (EIN), relación señal-ruido, relación de distorsión y respuesta de frecuencia. Los preamplificadores de micrófono de ultra definición utilizados en Sonicview captarán y grabarán el más mínimo matiz, desde la resina en un arco de violín hasta los sutiles cambios dinámicos de una voz o un saxofón. Las entradas de micrófono pueden manejar niveles de señal de hasta +32 dBu, lo que brinda mucho margen para aumentos repentinos de nivel.
La combinación de preamplificadores HDIA Clase 1, ADC de 32 bits/96 kHz y nuestro motor de mezcla FPGA de 54 bits es impresionante, pero Tascam no se detuvo allí: realizamos extensas evaluaciones internas y externas para ajustar las consolas Sonicview para un rendimiento óptimo. El resultado es el mejor sonido de su clase que nunca defraudará para mezclar y grabar tanto en vivo como en el estudio.
La interfaz de audio USB integrada de 32 entradas/32 salidas convierte a Sonicview en una interfaz de primer nivel para estudios de grabación y transmisión, así como para capturar eventos en vivo. Grabe su elección de salidas directas de canal, buses flexibles y el bus principal L/R en su DAW favorito hasta 96 kHz con la misma precisión de 32 bits utilizada en toda la consola.
Puede capturar simultáneamente la mezcla principal directamente en la grabadora SD estéreo integrada, útil cuando la banda quiere escuchar su actuación en el hotel o en el autobús. Un puerto en el panel superior también le permite grabar en estéreo en una unidad flash USB.
Tascam Sonicview ofrece múltiples formas de grabar. Además de la interfaz de audio integrada y la grabadora estéreo, se puede instalar una tarjeta de grabación multipista (IF-MTR32) como opción, lo que le permite capturar 32 pistas de audio directamente en una tarjeta SDXC. La grabadora SD admite pinchado de entrada/salida para las 32 pistas simultáneamente, así como pregrabación, autograbación y marcadores. Lo mejor de todo es que guarda y cierra automáticamente el archivo cada 60 segundos durante la grabación para protegerlo contra la pérdida de datos. Así que puedes dejar que la grabadora haga su trabajo sin preocupaciones mientras te concentras en mezclar.
Obtiene una gran cantidad de buses de salida con un procesamiento de señal potente y opciones de enrutamiento flexibles. Además del bus estéreo principal, Sonicview proporciona 22 buses de salida flexibles, cada uno de los cuales se puede configurar como subgrupo, auxiliar o matriz. Proporcione múltiples submezclas de monitores internos estéreo sin quedarse sin buses y envíelos a las salidas analógicas. Cree mezclas de matriz para múltiples zonas de altavoces y envíelas a través de la red Dante para grabar mezclas, entregar sonido a teatros y salas de conciertos, y más. Todos los buses de salida están equipados con ecualizador gráfico de 31 bandas, funciones de analizador en tiempo real, ecualizador paramétrico de 4 bandas, compresor/ducker, retardo, además de Solo, Pan y Mute.
Cada canal de entrada individual se puede enlazar a través de cuatro efectos adicionales, incluida una reverberación de alta calidad.
Las redes de audio sobre IP Dante® integran miles de sistemas de giras de conciertos, así como sistemas instalados en estudios de grabación, estaciones de radio, salas de juntas corporativas, ayuntamientos y mucho más. Las consolas Tascam Sonicview pueden servir como centro de audio de estos sistemas utilizando su interfaz Dante integrada de 64 entradas/64 salidas que admite el modo AES67, el modo SMPTE 2110 y Dante Domain Manager. Dos puertos Dante permiten transmisiones redundantes. Gracias a la combinación de Dante y las capacidades de grabación integradas en Sonicview, puede mezclar y grabar conciertos, paneles de discusión, conferencias, servicios religiosos y más desde cualquier ubicación de la red, incluido un estudio de transmisión o grabación remoto.

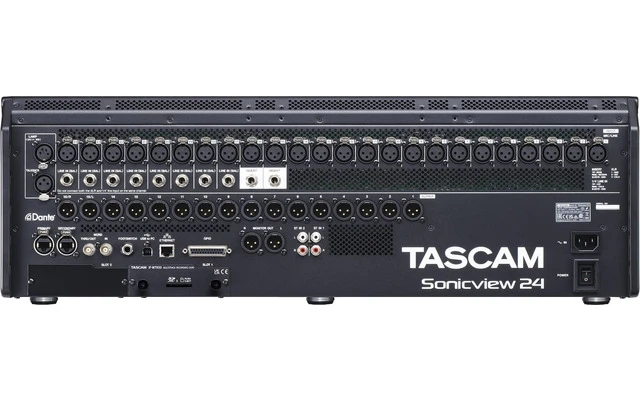

Como era de esperar, Sonicview ofrece muchas salidas físicas, con 16 salidas de línea XLR y dos salidas de monitor XLR. Si eso no es suficiente, puede agregar más E/S analógicas, MADI o AES/EBU con una tarjeta de expansión opcional. Para ampliar aún más el sistema, agregue una o más cajas de escenario en red Dante opcionales de 16 entradas/16 salidas ( SB-16D ). La ganancia del micrófono para las 16 entradas se puede controlar de forma remota desde Sonicview, y el SB-16D se puede usar como caja de piso o montado en bastidor. La combinación de redes Dante y varias cajas de escenario hacen de Sonicview una excelente solución de grabación y mezcla para estudios de varias salas y para capturar grandes conjuntos.
Ya sea en el estudio de grabación, en el escenario, detrás del escenario, en una sala de control o en la parte trasera de una sala de conciertos, siempre tendrá el control total de su mezclador Tascam Sonicview. Simplemente conecte un enrutador Wi-Fi al puerto Ethernet y use nuestro software de control gratuito para Windows, macOS y iPadOS para administrar su Sonicview desde prácticamente cualquier lugar del lugar. Edite la configuración sin conexión con anticipación para que esté listo cuando comience una sesión o un programa, luego realice los ajustes desde la consola o desde el software.
Sonicview ofrece una operación intuitiva similar a la analógica al tiempo que proporciona una variedad de funciones digitales convenientes que se pueden personalizar según sea necesario. Se pueden asignar dieciocho teclas de función definidas por el usuario para grabar con la grabadora interna, reproducir y más. Varias teclas están convenientemente preasignadas a funciones como Envíos en atenuador y Recuperación de instantáneas, pero puede reasignarlas como desee. Un interruptor de pie opcional permite configurar los tiempos de retardo tocando.
Cuando está grabando y mezclando un programa, una transmisión o una sesión de grabación crucial, no puede darse el lujo de presionar el botón equivocado o tomar el control equivocado. La superficie de control de Sonicview facilita ver de un vistazo lo que está controlando, incluso en una sala de conciertos oscura. Cada tira de canal incluye una pantalla LCD con el nombre del canal y un LED a todo color. Las teclas de usuario también cuentan con LED a todo color, por lo que puede agrupar cada fuente de entrada y función por color y verlas fácilmente. Las teclas Solo y Channel Select tienen formas distintivas y la tecla Mute está protegida con una tapa. Con estas funciones y los paneles táctiles personalizables, siempre sabrá dónde está y qué está controlando.
Además de las entradas y salidas de audio, los puertos Dante y USB, Sonicview está equipado con una interfaz GPIO (en un conector DB25) con ocho entradas y ocho salidas para control externo, lo que lo hace adecuado para eventos y aplicaciones de retransmisión. BNC wordclock In and Out/Thru permite la sincronización de audio digital, y un puerto Ethernet puede conectarse a un enrutador Wi-Fi para el control inalámbrico. Sonicview también tiene dos ranuras de expansión Tascam que aceptan una selección de tarjetas de expansión.
Su negocio depende de equipos confiables que permanecerán en servicio con interrupciones mínimas, y diseñamos las consolas Sonicview en consecuencia. El motor de grabación y mezcla de Sonicview y el sistema operativo en tiempo real están completamente separados de la superficie de mezcla física, lo que mejora enormemente la estabilidad. En el improbable caso de que la superficie de mezcla deje de funcionar, el sonido no se detendrá y la operación se puede restaurar reiniciando el sistema operativo de la superficie de control. Mientras tanto, el espectáculo continuará.
| Entradas y salidas de audio analógico | |
|---|---|
| Entradas de micrófono/línea (balanceadas, MIC/LINE) | XLR-3-31 (1: TIERRA, 2: CALIENTE, 3: FRÍO) |
| Nivel máximo de entrada |
+12 dBu (TRIM al mínimo, Pad desactivado) +32 dBu (TRIM al mínimo, Pad activado) |
| Nivel mínimo de entrada |
–62 dBu (TRIM al máximo, Pad desactivado) –42 dBu (TRIM al máximo, Pad activado) |
| Impedancia de entrada | ≥5 kΩ |
| Entradas de línea (balanceadas, LINE IN (BAL)) |
Conectores TRS estándar de 6,3 mm (Punta: HOT, Anillo: COLD, Funda: GND) |
| Nivel máximo de entrada |
+12 dBu (TRIM al mínimo, Pad desactivado) +32 dBu (TRIM al mínimo, Pad activado) |
| Nivel mínimo de entrada |
–62 dBu (TRIM al máximo, Pad desactivado) –42 dBu (TRIM al máximo, Pad activado) |
| Impedancia de entrada | ≥5 kΩ |
| Inserciones (INSERTAR) |
Conectores TRS estándar de 6,3 mm (Punta: HOT, Anillo: COLD, Funda: GND) |
| Nivel máximo de entrada (retorno) | +18 dBu |
| Nivel de entrada nominal (retorno) | –2 dBu |
| Impedancia de entrada (Retorno) | ≥5 kΩ |
| Nivel máximo de salida (Enviar) | +18 dBu |
| Nivel de salida nominal (envío) | –2 dBu |
| Impedancia de salida (enviar) | ≤100 Ω |
| Entrada de intercomunicación (TALKBACK) | XLR-3-31 (1: TIERRA, 2: CALIENTE, 3: FRÍO) |
| Nivel máximo de entrada | +10 dBu |
| Nivel mínimo de entrada | –65 dBu |
| Rango de ajuste de ganancia | 0–55dB |
| Impedancia de entrada | ≥5 kΩ |
| Poder fantasma | +48 V disponible |
| Entradas estéreo (ST IN 1-2 L/R) | clavijas RCA |
| Nivel máximo de entrada | +6 dBV (1,995 Vrms) |
| Nivel de entrada nominal | –10 dBV (0,316 Vrms) |
| Espacio libre | 16dB |
| Impedancia de entrada | ≥10 kΩ |
| Salidas de línea (SALIDA 1–16) | XLR-3-32 (1: TIERRA, 2: CALIENTE, 3: FRÍO) |
| Nivel máximo de salida (seleccionable) |
+15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu) +18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu) +20 dBu (Ref( D): –16 dBFS, Ref(A): +4 dBu) +18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu) +20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu) +22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu) +24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu) |
| Nivel de salida nominal (seleccionable) |
+6 dBu (Ref(D): –9 dBFS) +4 dBu (Ref(D): –14 dBFS, –16 dBFS) +4 dBu o 0 dBu (Ref(D): –18 dBFS, –20 dBFS) |
| Impedancia de salida | ≤100 Ω |
| Salidas de monitor (MONITOR OUT L/R) | XLR-3-32 (1: TIERRA, 2: CALIENTE, 3: FRÍO) |
| Nivel máximo de salida | +24 dBu |
| Nivel de salida nominal | +4 dBu |
| Impedancia de salida | ≤100 Ω |
| Salidas de auriculares (TELÉFONOS) |
Conector estéreo estándar de 6,3 mm, miniconector estéreo de 3,5 mm |
| Potencia máxima de salida | 100 mW + 100 mW (carga de 32 Ω, cuando se conecta a un solo conector) |
| Entradas y salidas de audio digital | |
|---|---|
| audio USB | USB tipo B |
| Entrada (USB a Sonicview) | 32 canales |
| Salida (Sonicview a USB) | 32 canales |
| Tasas de muestreo | 48kHz, 96kHz |
| Profundidad de bits | 32 bits |
| Dante PRIMARIA/SECUNDARIA | compatible con etherCON Cat5e |
| Número de canales de audio |
64 canales (48 kHz) 32 canales (96 kHz) |
| Modos admitidos | Modo redundante, modo conmutado |
| Estándar compatible | Ethernet Gigabit (1000BASE-T, IEEE 802.3ab) |
| Cables recomendados | Cat5e STP o superior |
| Entradas y salidas de control | |
|---|---|
| GPIO | D-sub de 25 pines (8 entradas/8 salidas, hembra, estándar en pulgadas) |
| Circuito de entrada | Levantamiento (5 V) |
| Circuito de salida |
Colector abierto Impedancia de salida: 10 Ω Resistencia de tensión: 20 V Corriente máxima de salida: 35 mA |
| Corriente de alimentación máxima (+5 V) | 50mA |
| Conector de interruptor de pie (CONMUTADOR DE PEDAL) | Conector TS estándar de 6,3 mm (Punta: HOT, Funda: GND) |
| Conector de red (ETHERNET) | RJ45 |
| Estándares compatibles | 100BASE-TX, 1000BASE-T |
| Protocolo | TCP/IP |
| Entrada de Wordclock (PALABRA ENTRADA) | BNC |
| Nivel de entrada | 0,5–5 Vpp |
| Impedancia de entrada | 75 Ω ±10% (terminación activada) |
| Frecuencia de entrada | 48kHz, 96kHz |
| Desviación de frecuencia permitida | ±100ppm |
| Salida Wordclock (PALABRA A TRAVÉS/SALIDA) | BNC |
| Nivel de salida | Nivel TTL (5 V) |
| Frecuencia de salida | 48kHz, 96kHz |
| Puerto USB (panel superior) | USB tipo C de 4 pines (para teclado y almacenamiento masivo) |
| Estándar | USB 2.0 de alta velocidad (480 Mbit/s) |
| poder del autobús | 5 V, 0,5 A |
| Clases | HID, almacenamiento masivo |
| Puerto USB (panel trasero) | USB tipo B (para interfaz de audio, se requiere controlador dedicado) |
| Estándar | USB 2.0 de alta velocidad (480 Mbit/s) |
| Potencia de salida para lámpara (LAMP) | XLR hembra de 4 pines (pin 4: +12V, pin 3: GND) |
| Tensión de alimentación | DC 0–12 V (brillo ajustable) |
| Potencia máxima de salida | 5 vatios |
| rendimiento de audio | |
|---|---|
| Amplificador de micrófono EIN (ruido de entrada equivalente) | ≤–128 dBu |
| Respuesta de frecuencia (entrada de micrófono/línea a salida de línea) |
20 Hz – 20 kHz: +0 dB, –0,5 dB (48 kHz, JEITA) 20 Hz – 40 kHz: +0 dB, –1,0 dB (96 kHz, JEITA) |
| Gama dinámica |
≥108 dB (entrada de micrófono/línea a salida de línea, PAD desactivado, TRIM mín., Ref(D) –20 dBFS, word clock interno, JEITA) ≥110 dB (entrada de micrófono/línea a salida Dante, PAD desactivado, TRIM mín. ., word clock interno, JEITA) ≥112 dB (entrada Dante a salida de línea, PAD desactivado, TRIM min., word clock interno, JEITA) |
| Distorsión |
≤0,002 % (entrada de micrófono/línea a salida de línea, señal de entrada de +4 dBu, PAD desactivado, TRIM mín., JEITA) ≤0,002 % (entrada de micrófono/línea a salida Dante, señal de entrada de +4 dBu, PAD desactivado, TRIM mín. ., JEITA) ≤0,002 % (entrada Dante a salida de línea, señal de entrada de 0 dBFS, JEITA) |
| Diafonía | ≥–100 dB (entrada de micrófono/línea a salida de línea, onda sinusoidal de 1 kHz, JEITA) |
| 0 dBu = 0,775 Vrms / Ref(D): Nivel de referencia digital |
| Requisitos del sistema para computadoras conectadas | |
|---|---|
| Interfaz de audio USB | Computadora compatible con Windows o Mac de 64 bits con un puerto USB 2.0 (o superior) |
| Control remoto | Computadora compatible con Windows o Mac de 64 bits con acceso a la red, iPad de Apple |
| Sistemas operativos compatibles | ver la sección separada arriba |
| Especificaciones del grabador/reproductor (con la tarjeta de expansión IF-MTR32 opcional instalada) | |
|---|---|
| Medios de almacenamiento |
Tarjetas SDHC (de 8 a 32 GB, clase 10 o superior) Tarjetas SDXC (de 64 a 128 GB, clase 10 o superior) Unidades flash USB (de 8 a 128 GB, solo reproducción) |
| Nota: En nuestro sitio web puede encontrar una lista de tarjetas SD que han sido confirmadas para su uso con esta unidad. | |
| Sistemas de archivos |
Tarjeta SDHC, almacenamiento USB: tarjeta FAT32 SDXC, almacenamiento USB: exFAT |
| Formatos de grabación/reproducción | |
| WAV/BWF |
Grabación: 48 kHz, 96 kHz, 24 bits, 2 canales Reproducción: 48 kHz, 96 kHz, 16/24 bits, 2 canales |
| MP3 | Reproducción: 44,1 kHz, 48 kHz, 32–320 kbit/s |
| CAA | Reproducción: 44,1 kHz, 48 kHz, 64–320 kbit/s |
| Fuente de alimentación y otras especificaciones | |
|---|---|
| Pantallas principales | 3 pantallas táctiles a color de 7 pulgadas (17,8 cm), 800 × 480 px |
| Pantallas de canales | 3 pantallas LC monocromáticas, 384 × 68 px |
| Red eléctrica | CA 100–240 V, 50/60 Hz |
| El consumo de energía | 85W |
| Dimensiones generales (ancho × alto × profundidad) | 691 mm × 228 mm × 554 mm |
| Peso | 18 kg |
| Rango de temperatura de funcionamiento admisible | 0–40 °C |
| Especificaciones del mezclador | |
|---|---|
| Capacidades de procesamiento | |
| Entradas |
52 canales de audio (40 mono, 2 estéreo, 4 retornos de efectos estéreo) |
| Autobuses |
32 (22 buses de mezcla conmutables Aux/Group, 1 bus principal estéreo, 4 buses de envío estéreo) |
| Efectos incorporados | 4 |
| Fuentes de señal seleccionables | |
| a 96kHz | 160 máximo |
| a 48kHz | 256 máximo |
| Micrófono/Línea (XLR) | 24 |
| Línea (RCA) | 4 (2 × estéreo) |
| dante | 32 (96 kHz), 64 (48 kHz) |
| Tarjetas de expansión | 2 × 32 (96 kHz), 2 × 64 (48 kHz) |
| audio USB | 32 |
| reproductor integrado | 2 (1 × estéreo) |
| Oscilador | 1 |
| Replicar | 1 |
| Objetivos de salida seleccionables | |
| a 96kHz | 148 máximo |
| a 48kHz | 244 máximo |
| Línea (XLR) | dieciséis |
| dante | 32 (96 kHz), 64 (48 kHz) |
| Tarjetas de expansión | 2 × 32 (96 kHz), 2 × 64 (48 kHz) |
| audio USB | 32 |
| Salida de monitor (analógica) | 2 (1 × estéreo) |
| grabadora incorporada | 2 (1 × estéreo) |
| Inserciones | |
| Puntos de inserción analógicos | 2 (entradas de micrófono/línea 15–16) |
| Procesamiento de señales digitales | |
| motor de mezcla | punto flotante de 54 bits, 96 kHz |
| convertidores A/D | 32 bits, 96 kHz |
| Convertidores D/A | 24 bits, 96 kHz |
| Tasa de muestreo de E/S digital | 96kHz, 48kHz |
Comprar TASCAM SonicView 24
| Tipo | Digital |
|---|---|
| Conexión lámpara | Si |
| Interfaz audio incluida | Si |
| Nº canales micrófono | 24 |
| Uso | Directo |
