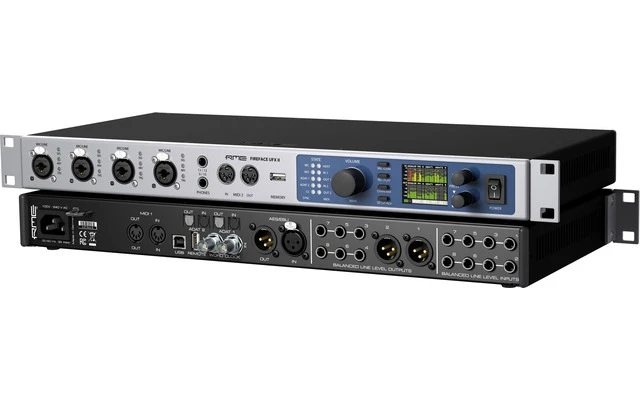

RME Fireface UFX II

Conectividad

• 30 canales de entrada / 30 canales de salida
• 12 x Analog I/O
• 4 x Micrófono / Instrumento con pre-amplificador ( controlado digitalmente )
• 1 x AES/EBU I/O
• 2 x ADAT I/O (or 1 x ADAT I/O plus 1 x SPDIF I/O optical)
• 1 x Word Clock I/O
• 2 x MIDI I/O
• 1 x USB 2.0
• TotalMix FX
• Accesorio opciones : RME ARC USB ( Disponible en el cátalogo de DJMania.es )

Especificaciones Tecnicas

Entradas análogicas

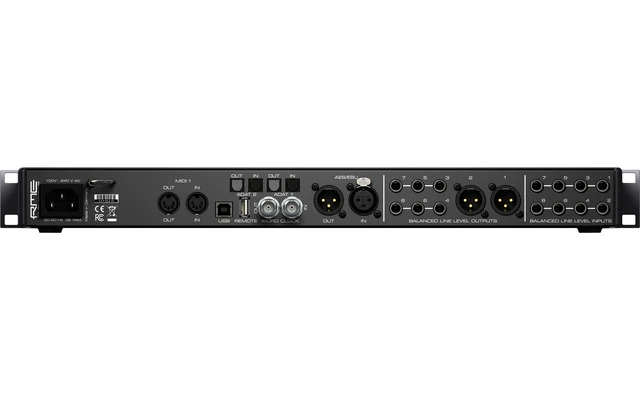

• AD, Line In 1-8, trasero
• Resolución AD: 24 bit
• Relación Señal / Ruido (SNR): 113 dB RMS no ponderado, 116 dBA
• Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 5 Hz - 20,8 kHz
• Respuesta de frecuencia @ 96 kHz, -0,5 dB: 3 Hz - 45,8 kHz
• Respuesta de frecuencia a 192 kHz, -1 dB: 2 Hz - 92 kHz
• THD: <-110 dB, <0,00032%
• THD + N: <-104 dB, <0,00063%
• Separación de canales:> 110 dB
• Nivel máximo de entrada: +19 dBu
• Entrada: jack TRS de 6,3 mm, balanceado electrónicamente
• Impedancia de entrada: 8 kOhm no balanceada, 12 kOhm balanceada
• Sensibilidad de entrada conmutable a Lo Gain, +4 dBu
• Nivel de entrada para 0 dBFS @ Lo Gain: +19 dBu
• Nivel de entrada para 0 dBFS @ +4 dBu: +13 dBu
• Ganancia variable: 0 a +12 dB
• Nivel mínimo para 0 dBFS: +1 dBu, -1,2 dBV

• Micrófono En 9-12, frente
• Como AD, pero:
• Entrada: XLR, balanceado electrónicamente
• Impedancia de entrada: 3,4 kOhm
• Relación Señal / Ruido (SNR): 115 dB RMS sin ponderar, 118 dBA
• Gama de ganancia: 75 dB
• Nivel máximo de entrada, Ganancia 0 dB: +18 dBu
• Nivel de entrada máximo, Ganancia 75 dB: -57 dBu
• LED CLIP: 0 dBFS • LED SIG: -60 dBFS

• Instrumento en 9-12, frente
• Como AD, pero:
• Entrada: jack TS de 6,3 mm, desequilibrado
• Impedancia de entrada: 1 MOhm
• Relación Señal / Ruido (SNR): 114 dB RMS sin ponderar, 118 dBA
• Gama de ganancia: 42 dB
• Nivel de entrada máximo, Ganancia 8 dB: +21 dBu
• Nivel máximo de entrada, Ganancia 50 dB: -21 dBu

• DA, salida de línea 3-8, trasero
• Resolución: 24 bit
• Rango dinámico (DR): 115 dB RMS sin ponderar, 118 dBA
• Respuesta de frecuencia a 44,1 kHz, -0,5 dB: 5 Hz - 20,8 kHz
• Respuesta de frecuencia @ 96 kHz, -0,5 dB: 5 Hz - 45 kHz
• Respuesta de frecuencia a 192 kHz, -1 dB: 5 Hz - 89 kHz
• THD: <-110 dB, <0,00032%
• THD + N: <-104 dB, <0,00063%
• Separación de canales:> 110 dB
• Nivel máximo de salida: +19 dBu
• Salida: jack TRS de 6,3 mm, servo-balanceado
• Impedancia de salida: 75 ohmios no balanceados, 150 ohmios balanceados
• Nivel de salida conmutable Hi Gain, +4 dBu, -10 dBV
• Nivel de salida a 0 dBFS @ Hi Gain: +19 dBu
• Nivel de salida a 0 dBFS @ +4 dBu: +13 dBu
• Nivel de salida a 0 dBFS @ -10 dBV: +2 dBV

• DA - Salida de monitor estéreo XLR (1-2)
• Como DA, pero:
• Salida: XLR, balanceada
• Nivel de salida conmutable 24 dBu, Hi Gain, +4 dBu, -10 dBV
• Nivel de salida a 0 dBFS @ 24 dBu: +24 dBu
• Nivel de salida a 0 dBFS @ Hi Gain: +19 dBu
• Nivel de salida a 0 dBFS @ +4 dBu: +13 dBu
• Nivel de salida a 0 dBFS @ -10 dBV: +2 dBV
• DA - Teléfonos de salida de monitor estéreo (9-12)
• Como DA, pero:
• Salida: jack estéreo TRS de 2 x 6,3 mm, desequilibrado
• Nivel máximo de salida a 0 dBFS, Alto: +19 dBu
• Nivel máximo de salida a 0 dBFS, Bajo: +2 dBV
• Impedancia de salida: 2 ohmios
• Potencia máxima por canal a carga de 32 Ohm, 0,1% THD: 210 mW (2,6 Vrms, +10,5 dBu)

MIDI

• 2 x E / S MIDI a través de conectores DIN de 5 pines
• Aislamiento galvánico mediante entrada optoacoplada
• Modo de alta velocidad: Jitter y tiempo de respuesta típicamente por debajo de 1 ms
• FIFO separados de 128 bytes para entrada y salida

Digital

• Relojes: Internos, ADAT, AES, MADI, word clock
• Diseño de falla baja: <1 ns en modo PLL, todas las entradas
• Reloj interno: 800 ps Jitter, Random Spread Spectrum
• Supresión de la fluctuación de fase de los relojes externos:> 30 dB (2,4 kHz)
• Efecto efectivo de la fluctuación de reloj en la conversión AD y DA: cerca de cero
• PLL garantiza una caída nula, incluso a más de 100 ns jitter
• Digital Bitclock PLL para un funcionamiento ADAT sin varía y sin problemas
• Frecuencias de muestreo admitidas: 28 kHz hasta 200 kHz

Entradas digitales

• AES / EBU
• 1 x XLR, balanceado por transformador, galvánicamente aislado, según AES3-1992
• Escenario de entrada de alta sensibilidad (<0,3 Vpp) • Compatible con SPDIF (IEC 60958)
• Acepta formato Consumer y Professional
• Rango de bloqueo: 27 kHz - 200 kHz
• Jitter cuando se sincroniza con la señal de entrada: <1 ns
• Supresión de la fluctuación de fase:> 30 dB (2,4 kHz)
• ADAT óptico
• 2 x TOSLINK, formato según la especificación Alesis
• Estándar: 2 x 8 canales de 24 bits, hasta 48 kHz
• Doble velocidad (S / MUX): 2 x 4 canales 24 bits 96 kHz
• Velocidad Quad (S / MUX4): 2 x 2 canales 24 bit 192 kHz
• Bitclock PLL garantiza una sincronización perfecta incluso en funcionamiento con varispeed
• Rango de bloqueo: 31,5 kHz - 50 kHz • Jitter cuando se sincroniza con la señal de entrada: <1
• SPDIF óptico (ADAT2)
• 1 x óptico, según IEC 60958
• Acepta formato Consumer y Professional
• Rango de bloqueo: 27 kHz - 200 kHz
• Jitter cuando se sincroniza con la señal de entrada: <1 ns
• Supresión de la fluctuación de fase:> 30 dB (2,4 kHz)
• Word Clock
• BNC
• Terminación interna 75 Ohm conmutable
• Detección automática de velocidad doble / cuádruple y conversión interna a velocidad simple
• SteadyClock garantiza una sincronización de jitter súper baja incluso en funcionamiento con varispeed
• No afectado por DC-offsets dentro de la red
• Circuito de adaptación de la señal: actualización de la señal mediante autocentro e histéresis
• Proteccion al sobrevoltaje
• Rango de nivel: 1.0 Vpp - 5.6 Vpp
• Rango de bloqueo: 27 kHz - 200 kHz
• Jitter cuando se sincroniza con la señal de entrada: <1 ns
• Supresión de la fluctuación de fase:> 30 dB (2,4 kHz)
•

Salidas digitales

• AES / EBU
• XLR, balanceado por transformador, galvánicamente aislado, según AES3-1992
• Nivel de salida Profesional 4.5 Vpp, Consumidor 2.6 Vpp
• Formato Profesional según AES3-1992 Enmienda 4
• Consumidor de Formato (SPDIF) según IEC 60958
