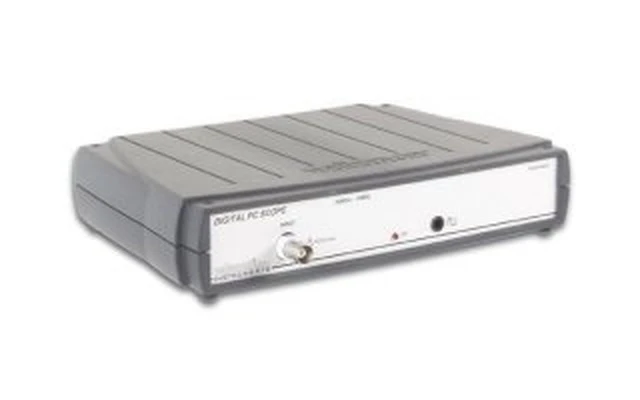

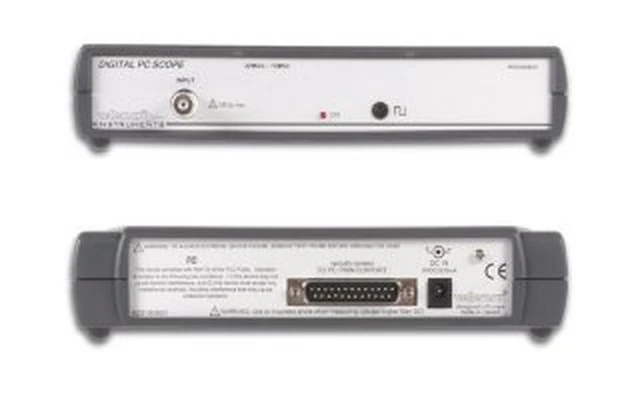

El PCS100 es un osciloscopio de memoria digital que utiliza un ordenador para la lectura y el manejo. Todas las funciones estándar de un osciloscopio están presentes en el programa bajo Windows (entregado). El manejo es similar al de un osciloscopio normal y corriente. La conexión se hace por el puerto paralelo del ordenador. El osciloscopio está ópticamente aislado del ordenador.
Características
- entregado con adaptador
- datos técnicos:
- 1 canal
- impedancia de entrada: 1Mohm / 30pF
- frecuencia en respuesta: de 0Hz a 12MHz (± 3dB)
- puntos de referencia (marcadores) para tensión, tiempo y frecuencia
- resolución vertical: 8 bit
- función de ajuste automático
- ópticamente aislado del ordenador
- grabación y reproducción de pantallas & datos
- alimentación: 9 - 10Vdc / 500mA
- dimensiones: 230 x 165 x 45mm
- peso: 400g
- exigencias mínimas del sistema:
- ordenador compatible IBM
- Windows 98, ME (Win2000 o NT posible), XP
- tarjeta pantalla SVGA (min. 800x600)
- ratón
- puerto de impresora LPT1, LPT2 o LPT3 libre
- CD-ROM
- entregado con: 1 x sonda osciloscopio aislada x1 / x10 (PROBE60S)

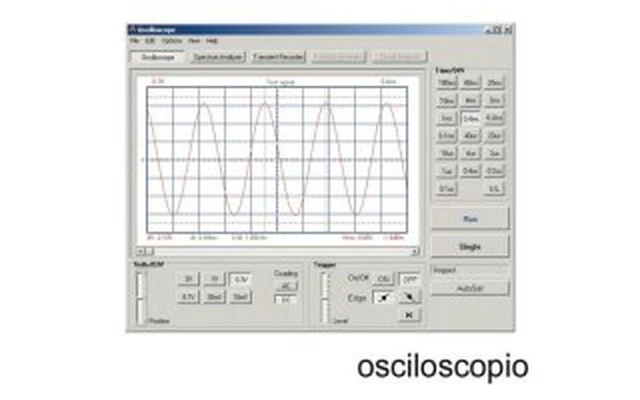

- osciloscopio:
- base de tiempo: de 0.1µs a 100ms por división
- fuente de disparo (trigger): CH1 o punto cero
- nivel de disparo (trigger): regulable en pasos de ½ división
- sensibilidad en la entrada: de 10mV a 3V por división
- duración de la grabación: 4096 muestreos
- frecuencia de muestreo: de 800Hz a 32MHz (tiempo real)
- lectura True RMS (sólo componente CA)
- grabador de señales transitorias:
- escala de tiempo: de 20ms/div a 2000s/div
- tiempo de grabación máx.: 9.4 horas/pantalla
- almacenamiento automático de los datos
- grabación automática durante más de un año
- puntos de referencia (marcadores) de tiempo y amplitud
- función zoom
- analizador de espectro:
Especificaciones de Osciloscopio para PC de 1 canal 32MS/s
