Osciloscopio de 2 canales para PC conexión USB + Generador

Un pequeño laboratorio USB completo

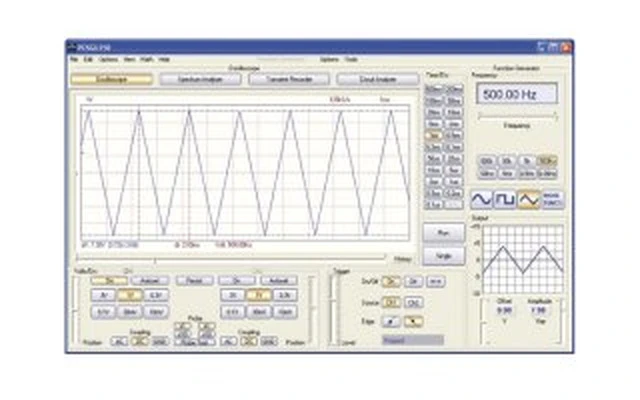

Software PcLab2000-LT completo para osciloscopio de dos canales, analizador de espectro, grabador de señales transitorias, generador de funciones y Bode plotter. Es posible crear sus propias formas de onda con el editor de ondas (signal wave editor) incorporado. Junto con la entrada RS232, es posible generar las secuencias para las mediciones automáticas.

• generador de funciones:
  • estabilidad a base de cristal de cuarzo
  • formas de onda estándar: senoidal, triangular y cuadrada
  • señales moduladas: sine(x)/x, DCV, sweep, ...
• osciloscopio:
  • función de ajuste automático y opción X10
  • función de predisparo (pre-trigger)
  • lectura: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
• grabador de señales transitorias:
  • almacenamiento automático de datos
  • almacenamiento automático durante más de un año
  • grabación y reproducción de pantallas
• Bode plotter:
  • sincronización automática entre el osciloscopio y el generador
  • función de escala logarítmica
  • escala volt o dB
  • trazado en fase
• analizador de espectro:
  • escala de tiempo lineal o logarítmica
  • principio de funcionamiento: FFT (Fast Fourier Transform)
  • canal de entrada FFT: CH1 o CH2
  • función zoom

incluye:

• manual del usuario

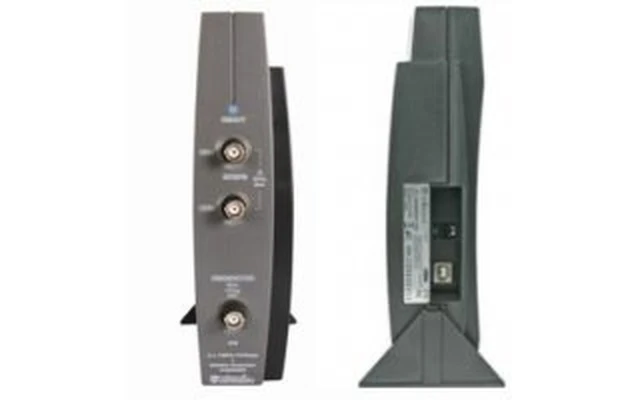

• USB PC Scope + Generador
• cable USB
• software en CD-ROM
• 1 sondas de 60MHz
• Conector BNC macho a conector RCA hembra
  • general:
    • puntos de referencia (marcadores) para: amplitud/tensión y frecuencia/tiempo
    • conexión en la entrada: DC, AC y GND
    • alimentación por puerto USB (500mA)
    • dimensiones: 205 x 55 X 175
  • generador de funciones:
    • amplitud: de 100mVpp a 10Vpp @ 1KHz// 600 ohm / 0V offset
    • offset: de 0 a -5V o +5V máx. (resolución 0.4% de la escala completa)
    • resolución vertical: 8 bits
    • tiempo de subida y caída de la onda cuadrada: 0.2µs
    • frecuencia de muestreo: 12.5MHz
    • distorsión típico de onda senoidal (THD): < 1%
    • impedancia de salida: 50 ohm
    • rango de frecuencia: de 0.005Hz a 500kHz
  • osciloscopio:
    • ancho de banda: DC dos canales a 12 MHz ±3dB
    • impedancia de entrada: 1 Mohm / 30pF
    • tensión de entrada máx.: 30V (AC + DC)
    • base de tiempo: de 0.1µs a 500ms / división
    • rango de entrada: 10mV a 3V/división
    • sensibilidad en la entrada: resolución de la pantalla de 0.3mV
    • duración de la grabación: 4K muestreos / canal
    • frecuencia de muestreo para señales repetitivas: 250Hz a 25MHz
  • grabador de señales transitorias:
    • escala de tiempo: de 20ms/div a 2000s/div
    • tiempo de grabación máx.: 9.4h / pantalla
    • número máx. de muestreos: 100/s
    • número mín. de muestreos: 1 muestreo/20s
  • Bode plotter:
    • rango de tensión: 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
    • rango de frecuencia: 1kHz , 10kHz, 100kHz, 500kHz
    • frecuencia de arranque: 10Hz, 100Hz, 1kHz, 10kHz
  • analizador de espectro:
    • rango de frecuencia: 0 .. 120Hz a 12MHz
    • resolución FFT: 2048 líneas
  • exigencias mínimas del sistema:
    • PC compatible IBM
    • Windows™ 2000, XP, Vista *
    • tarjeta de vídeo SVGA (mín.1024 x 768)
    • ratón
    • puerto USB libre 1.1 ó 2.0
    • lector de CD-ROM
