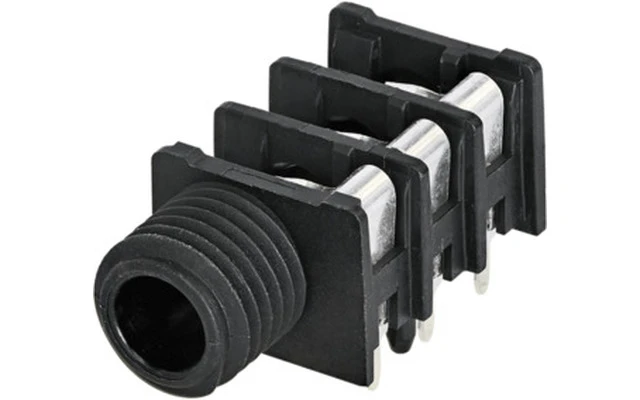

Conector estéreo de 1/4", conmutado, punta roscada completa, conexión de contacto de manguito/panel frontal
Conector de montaje en panel PCB horizontal que presenta una alta densidad de empaquetamiento de placa mediante el montaje en centros mínimos de 15,88 mm (0,625 pulgadas) en filas o matrices. Los accesorios de montaje deben pedirse por separado.
| Mecánico | |
| Fuerza de inserción | < 30N |
| fuerza de retirada | > 10N |
| Toda la vida | > 10000 ciclos de apareamiento |
| Grosor del panel | < 3 milímetros |
| Tamaño del cable | |
| Alambrado | Montaje horizontal en placa de circuito impreso |
| Dispositivo de bloqueo | Resorte de retención |
| Dirección de montaje | Montaje trasero |
| Forma del chasis | 11,2 milímetros |
| Material | |
| Tapa / Tuerca / Arandela | PA 6,6 15%GR |
| Revestimiento de contacto | Ag 2 µm |
| Contactos | Bronce (CuSn6) |
| Caparazón | Poliamida (PA 6.6 30 % GR) UL 94 V0 |
| Tuerca de anillo | Latón (Ni chapado) |
| Ambiental | |
| Cumplimiento estándar | EIA RS 453, IEC 60603-11 |
| Soldabilidad | Cumple con IEC 60068-2-20 |
| Rango de temperatura | -25 °C a +70 °C |
| Eléctrico | |
| Resistencia de contacto | < 10 mΩ |
| Resistencia de contacto | < 25 mΩ |
| Resistencia dieléctrica | 1 kVcc |
| Resistencia de aislamiento | ≥ 1 GΩ a 500 V CC |
| Corriente nominal por contacto | 3A |
| Corriente nominal por contacto | 0,50 A @ 50 V (Contacto de conmutación) |
| Contactos de conmutación | 3 |
