Neutrik NA4MP-J

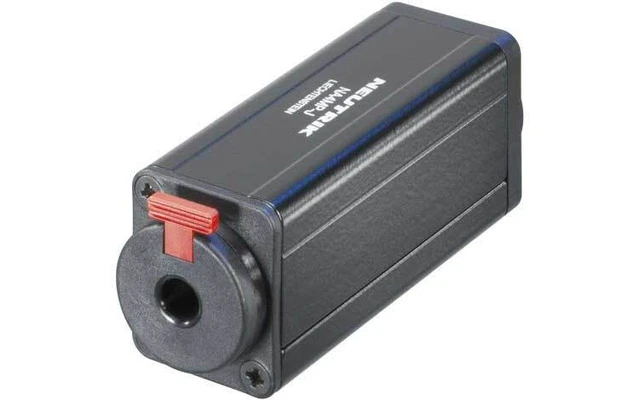

El Neutrik NA4MP-J es un adaptador de altavoz que convierte speakON a jack de 6,35 mm. Tiene cuerpo de aluminio en formato D: en un extremo una base speakON NL4MP y en el otro una hembra jack mono (TS) con enclavamiento. Permite unir una manguera de altavoz speakON con una manguera terminada en jack sin cortar ni volver a soldar cables.

Es un adaptador pasivo y va cableado para nivel de altavoz: 1+ del speakON al Tip del jack y 1− al Sleeve.

Cómo es

• Lado speakON: base de chasis NL4MP de 4 polos. Recibe una manguera speakON aérea NL4FX / NL4FC o NL2FX / NL2FC, que queda bloqueada con el giro habitual de speakON.
• Lado jack: hembra jack de 6,35 mm (1/4") con enclavamiento (latch lock): recibe un jack macho TS y lo retiene para que no se suelte con un tirón.
• Carcasa: extrusión de aluminio, formato D de Neutrik con brida de dos agujeros en cada extremo.
• Medidas: 31 × 26 × 81,4 mm.

Como las dos bocas son de recibir, el adaptador une dos mangueras: la speakON por un lado y la de jack por el otro.

Cableado

• speakON 1+ → Tip (punta) del jack
• speakON 1− → Sleeve (cuerpo) del jack
• El anillo (Ring) del jack y los polos 2+/2− del speakON no están conectados

Es el cableado estándar de un altavoz de rango completo: tanto una manguera NL2 como una NL4 llevan la señal por 1+/1−. Si la manguera NL4 lleva una segunda vía por 2+/2− (biamplificación), esa segunda vía no pasa por el adaptador.

Para qué sirve

• Etapa con salida speakON y altavoz con entrada jack: por ejemplo, un monitor o una caja antigua con jack que se quiere mover desde un amplificador moderno.
• Etapa con salida jack y altavoz con speakON: con la manguera speakON que ya tienes, sin comprar otra con jack.
• Empalmar mangueras de altavoz de distinto conector para llegar más lejos con el material que hay en el almacén.

Precauciones

• Solo para señal de altavoz, mono y sin balancear. No sirve para señales balanceadas ni estéreo, porque el anillo del jack no está conectado.
• No es para cables de instrumento ni de línea. Un cable de guitarra (apantallado y fino) no debe usarse como cable de altavoz, ni al revés: el de instrumento se calienta y el de altavoz mete ruido.
• La potencia la limita el jack, no el speakON. Para sistemas de mucha potencia, lo recomendable es speakON de extremo a extremo.
• Los conectores speakON no deben usarse nunca para red eléctrica (advertencia de Neutrik).

Especificaciones

• Tipo: adaptador pasivo en línea, formato D
• Conector 1: speakON NL4MP (base de chasis de 4 polos), recibe NL4FX/NL4FC y NL2FX/NL2FC
• Conector 2: hembra jack 6,35 mm mono (TS) con enclavamiento
• Cableado: 1+ → Tip · 1− → Sleeve · Ring, 2+ y 2− sin conectar
• Bloqueo: speakON de giro con cierre rápido · jack con enclavamiento
• Carcasa: extrusión de aluminio
• Dimensiones: 31 × 26 × 81,4 mm

Adaptadores Neutrik relacionados

• NA4MP-F: mismo formato D, pero de speakON a XLR hembra de 3 polos.
• NA4LJX: misma función (speakON a jack TS, 1+ a Tip, 1− a Sleeve), en cuerpo cilíndrico y para conectar directamente a una base speakON.

Preguntas frecuentes

¿Qué manguera speakON necesito?

Una con conector aéreo hembra: NL4FX, NL4FC, NL2FX o NL2FC. Son las que llevan casi todas las mangueras de altavoz con speakON.

¿Vale para conectar una mesa de mezclas a un altavoz activo?

No. Eso es señal de línea y va por XLR o jack balanceado. Este adaptador es para la salida de potencia de un amplificador hacia un altavoz pasivo.

¿Sirve para un altavoz biamplificado?

No para las dos vías: solo pasa 1+/1−. La segunda vía (2+/2−) se pierde.

¿Qué jack macho tengo que usar en la otra manguera?

Un jack mono (TS) de 6,35 mm montado en cable de altavoz, con una sección de cobre adecuada a la potencia y la longitud.
