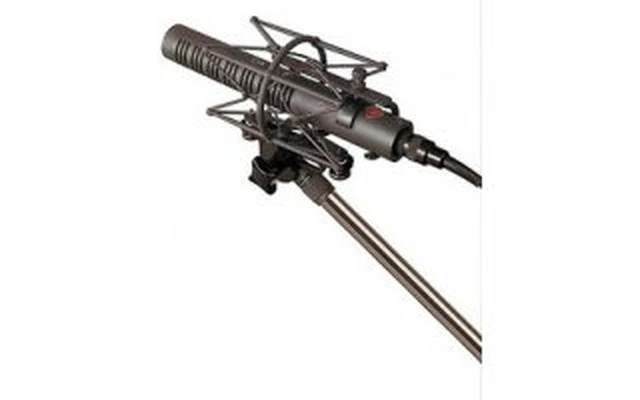

El RSM 191 es un sistema de micrófono estéreo que consta del micrófono y de la matriz amplificadora MTX 191 A. Tiene un ángulo ajustable de recepción y alta directividad. El micrófono tiene dos sistemas de cápsula separados, un elemento hipercardioide y una figura-8, ambos en un cañón corto. Juntos generan las señales media y lateral. La matriz amplificadora controla la anchura de la imagen estéreo por cambio de la ganancia de la señal lateral relativa a la señal media en seis pasos de 3 dB. Las señales de salida de la matriz amplificadora son medio-lateral (MS) o izquierdo/derecho (XY). Las señales son convertidas a través de un circuito suma y diferencia sin transformador. La tecnología sin transformador de balanceado permite el uso de largos cables entre el micrófono, la matriz amplificadora y la siguiente entrada de micrófono de otro equipo de procesado de señal.
APLICACIONES
El sistema RSM 191 es un sistema de micrófono ideal para: Cobertura de noticias en estéreo en el exterior, incluso en ambientes extremadamente ruidosos;Grabaciones estéreo para cine y televisión donde los actores son grabados simultáneamente con ambiente acústico, o una orquesta; Sonido estereofónico para películas, donde la anchura de la imagen sonora debe corresponder con el ángulo de visualización de la cámara.
CONSTRUCCIÓN
El RSM 191 consta de una cabeza microfónica que contiene dos sistemas de transductor separados y una sección de amplificación con dos amplificadores de micrófono sin transformador independientes. Un sistema de tubo de interferencia con una característica hipercardioide genera la señal media, mientras un montaje horizontal en figura-8 proporciona la señal lateral.
CARACTERÍSTICAS ACÚSTICAS
El RSM 191 logra su alta directividad y extraordinarias características acústicas por medio de una construcción única. La cápsula de micrófono ensamblada es montada dentro de una carcasa que está acústicamente abierta pero que tiene una alta resistencia al flujo. Esto produce una alta fuerza motriz para el diafragma, incluso con un factor de gradiente de presión bajo de la cápsula. Por lo tanto, el micrófono puede suprimir interferencias no deseadas fuera de eje en un grado considerablemente más alto que otros micrófonos sin tal tubo de interferencia. El sistema Medio (señal M) combina alta atenuación del sonido incidente lateral, similar a la característica hipercardioide (que es aprox. 10 dB), con el gran ratio frontal/trasera de la característica supercardioide. Por lo tanto, el sonido de la parte posterior es de la misma manera atenuado aproximadamente en 10 dB. Esta enfoque de diseño hace al micrófono menos sensible al ruido del viento y pop que otros micrófonos de cañón. El sistema Lateral (señal S) consta de dos cápsulas individuales dispuestas dorso contra dorso, detrás muy próxima de la cápsula de tubo de interferencia (señal M). Flechas grabadas en el cuerpo del micrófono muestran su orientación. El rendimiento uniforme y equilibrado característico del sistema de micrófonos es logrado sin recurrir a efectos de resonancia correctivos. Por lo tanto, el micrófono mantiene una excelente respuesta al impulso, reproduciendo todos los fenómenos transitorios en música y palabra sin coloración. La construcción interna completa está desacoplada del armazón para evitar ruido estructural y ruido de manipulación.
CARACTERÍSTICAS ELÉCTRICAS
Las señales de salida de la matriz amplificadora incluida están en formato MS o XY. Las cápsulas pequeñas son montadas muy próximas para asegurar un sonido estéreo transparente y libre de coloración con una excelente compatibilidad mono. El ángulo de aceptación estéreo es variable y controlado remotamente.
FILTRO Y ATENUACIÓN
Para el manejo de niveles de presión sonora muy altos, se puede conmutar una atenuación de 10 dB para evitar sobrecargas en el siguiente equipamiento. Para suprimir el ruido estructural, un filtro paso alto en la caja de la matriz proporciona frecuencias de corte de 40 Hz, 80 Hz, y 200 Hz.
ALIMENTADOR DE BATERÍA
El sistema RSM 191 es alimentado desde 2 alimentadores phantom P48 o desde una batería 9 V dentro de la caja de matriz. Una pila alcalina proporciona 8 horas de funcionamiento.
Especificaciones:
Principio acústico ............................................................... M: Transductor de gradiente de presión /de interferencia S: Transductor de gradiente de presión
Patrón de directividad .............................................................M: forma de lóbulo S: Figura-8
Respuesta en frecuencia ........................................................ 20 Hz...20 kHz
Sensibilidad a 1 kHz y 1 kohm ................................................ 23 mV/Pa
