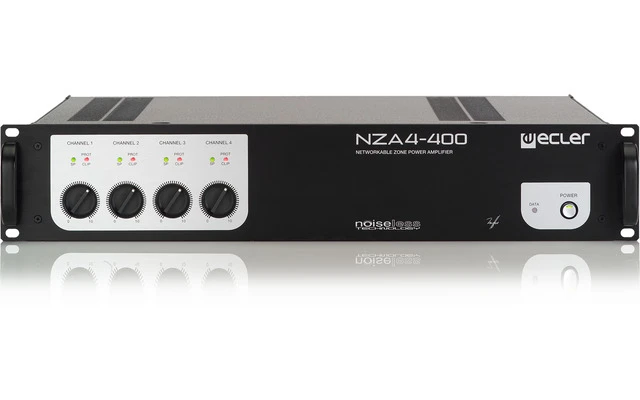

Ecler NZA4-400

Descatalogado
¿ Avisame cuando esté disponible ?

¿Tienes alguna duda sobre el producto?

Referencia: ZX-019781


La nueva serie de etapas multicanal NZA responde a las demandas actuales en cuanto a gestión remota e integración de sistemas. Gracias a su módulo DSP y a su interfaz Ethernet integrados, estos amplificadores se convierten en una potente herramienta de procesamiento de señal, amplificación y gestión remota, permitiendo la creación de sistemas centralizados, distribuidos o híbridos, flexibilizando enormemente las opciones del diseñador / instalador del sistema de sonido, a la vez que reduciendo enormemente los costes del cableado y su instalación.


La gama NZA está compuesta por 5 modelos, de 4 o 6 canales y diferentes escalados depotencia. Todos disponen de ventilación por convección, sin ventilador, siendoabsolutamente silenciosas y aptas para su instalación incluso en los entornosmás exigentes en materia de ruido ambiental.

Al igual que la serie NPA, la serie NZA puede integrarse en la creciente familia de productos compatibles con red EclerNet, siendo la aplicación software EclerNet Manager su herramienta de programación y control remoto.

Características principales

  • Seis modelos disponibles:
  • ◊ NZA4-70: 4 x 80 W RMS @ 4 Ω
    ◊ NZA4-180: 4 x 190 W RMS @ 4 Ω
    ◊ NZA4-400: 4 x 420 W RMS @ 4 Ω
    ◊ NZA6-70: 6 x 80 W RMS @ 4 Ω
    ◊ NZA6-180: 6 x 200 W RMS @ 4 Ω
    ◊ NZA4-700: 4 x 730 W RMS @ 4 Ω (4 x 1200 W RMS @ 2 Ω)
  • 4 / 6 entradas analógicas encaminables hacia cualquier salida
  • 4 / 6 puertos VCA, cada uno asignable a uno o a varios canales
  • Canales configurables de manera independiente (modo SINGLE) o en parejas (modos BRIDGE y PARALLEL)
  • Módulo DSP 4x4 o 6x6 integrado
  • Módulo de control remoto EclerNet integrado (incluye el control de todas las funciones DSP + supervisión y gestión de alarmas, grupos de amplificadores y/o canales, limitador de tensión de salida, archivo de registro del sistema, etc.)
  • Refrigeración silenciosa mediante convección, sin ventilador
  • Sistema anti recortes (“anti-clip”) integrado
  • Arranque suave en modelos 180, 400 y 700
  • Puerto de control remoto RJ45 (Ethernet)
  • Función Auto-Stand By
  • Conectores de entrada, salida y VCA tipo Euroblock
  • Altura: 2 unidades rack

Aplicaciones



  • Sonorización de directo (gestión WiFi “in place” posible, desde un PC portátil)
  • Instalación fija centralizada, distribuida o híbrida
  • Grandes sistemas zonificados de megafonía o Public Address
  • Integración en sistemas de control global de instalaciones
  • Instalaciones que requieren de supervisión, diagnóstico y ajuste desde ubicaciones remotas (vía Internet)



  NZA4-70 NZA6-70 NZA4-180 NZA6-180 NZA4-400 NZA4-700
POWER 20Hz-20kHz 1% THD
1 Channel @ 2Ω           1220 WRMS
1 Channel @ 4Ω 81 WRMS 80 WRMS 193 WRMS 208 WRMS 426 WRMS 730 WRMS
1 Channel @ 8Ω 49 WRMS 47 WRMS 115 WRMS 120 WRMS 230 WRMS 406 WRMS
All Channels @ 4Ω 63 WRMS 62 WRMS 160 WRMS 155 WRMS 330 WRMS 530 WRMS
All Channels @ 8Ω 41 WRMS 40 WRMS 102 WRMS 100 WRMS 205 WRMS 327 WRMS
1 Bridge channel @ 8Ω 152 WRMS 150 WRMS 365 WRMS 380 WRMS 760 WRMS 1180 WRMS
1 Bridge channel @ 4Ω           2070 WRMS
Overall Voltage Gain +26 / +32 dB
Frequency response (-1dB, -3dB) 10Hz – 25kHz
THD + Noise @ 1kHz Full power <0.05% <0.08%
Noise Floor (FFT) 20Hz – 20KHz >80dB (85dB typ.)
Damping factor 1kHz @ 8Ω >150 >140 >400 >350 >600 >200
Channel Crosstalk @ 1kHz >60dB
Input connectors Terminal block (Symmetrical)
Input CMRR/ref. Max. PWR >55dB
Signal present indicator Lit at –40dBV
Output connectors Terminal block
Anticlip limiter Soft / Mid / Hard
Volume remote control (0-10VDC) (0.1A max.) 0V = no attenuation / +10V = full attenuation
Remote control connectors Terminal block
Mains Depending on your country. See characteristics in the back of the unit.
Power consumption:
(pink noise, 1/8 power @ 4ohm) 102VA 137VA 214VA 297VA 431VA 729VA
(pink noise, 1/3 power @ 4ohm) 198VA 277VA 466VA 652VA 948VA 1610VA
Stand-by mains consumption <3W
Panel Dimensions 482.6x88mm
Depth (Handle excluded) 390mm 440mm
Weight 8.6kg 9.65kg 11.1kg 12.9kg 15kg 19kg





DIGITAL





Processing:
A/D & D/A 24 bit, 48kHz. 105dB Cirrus Codec
DSP 32/64 bits
Latency 810µs
Analog Input headroom: +18 dBV = +21dBu
Digital Input attenuator: Stepless from –∞ to +0dB
Input Impedance: Balanced, 22kΩ
Maximum Delay: 1s (343.4m) for each channel
Delay resolution: 20.8µs (6mm)
Compressor / Limiter:
Threshold from -36dBV to +18dBV
Ratio 1:1 to ∞:1 (limiter)
Attack time Auto or from 0.1ms to 500ms.
Release time Auto or from 1ms to 5s.
Output peak voltage limiter:
Peak voltage upon model
(auto settings)		 From 10Vpk to 70Vpk
High & Low pass Crossover filters Butterworth in 6/12/18/24dB/oct.
  Bessel in 12/18/24dB/oct.
  Linkwitz-Riley in 12/24dB/oct.
Parametric Eq types
(8 max. per output)		 - Bypass / On-Off all channels
  - Param. Eq. 20Hz-20kHz; -60/+12dB; Q from 0.3 to 200
  - Low & High Shelf 6/12 dB/oct
  - Low & High Pass 6/12 dB/oct.
  - All-Pass 1/2 order
Built In signal generator - Sine (20Hz to 20kHz)
  - Polarity (10/20Hz to 10/20kHz)
  - White
  - Pink
Signal Mute Yes
Signal Polarity Invert Yes
Connectivity: - Ethernet Base-Tx 10/100Mb, Auto X-Over, Cat5





SOFTWARE





EclerNet Software - Realtime full GUI of all functions and controls thru Ethernet with interactive graphical display
  - Grouping mode channels or devices
  - Automated report generation
  - Remote power on with programmable delay.
  - Up to 256 devices on same net.
  - Autodiscovery devices feature
  - Routing capability through NAT gateways.
  - Real time metering at input/output (DSP)
  - Device “Finder” feature
  - Save & Recall setup and preset functions
  - Firmware update capability thru Ethernet
  - Password protection
  - Default Network configuration:
  IP: 192.168.0.100
  Mask: 255.255.255.0
  Gate: 192.168.0.1
  UDP Port: 2210
Operating System: Windows® W2000 Prof. (SP4); XP Prof. (SP3); Vista (SP1).
Minimum EclerNet System Requirements: Pentium IV ® 1GHz
  256MB RAM
  40MB HDD free space
  800x600 pixels & 16bits color display
  10/100 Ethernet Network card
