Características:

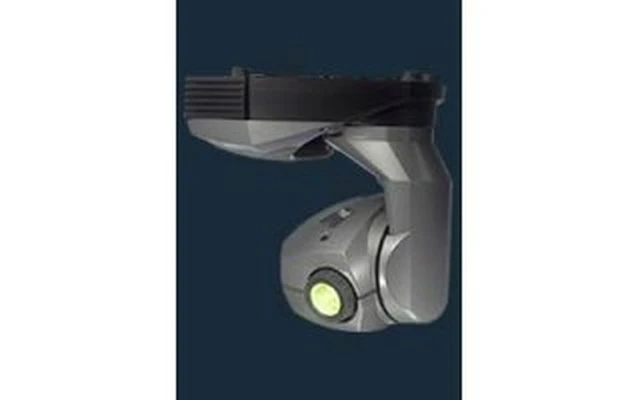

El MiniMAC Profile es un foco de cabeza móvil tipo spot automatizado y de brazo simple.
Su apariencia compacta y estilizada lo hace atractivo para una gran variedad de aplicaciones, desde restaurantes a discotecas.
Apertura de 17° con enfoque ajustable de forma manual.
12 ricos colores dicroicos.
7 gobos rotativos e intercambiables.
Efecto estroboscópico controlable y “black out”.
Movimientos rápidos y precisos, 540° de pan por 270° de tilt.
Panel de control LED de 3 dígitos.
Brillante lámpara de descarga de 150 W incluida.
Ajustes de tensión de red seleccionables.
Múltiples opciones de control DMX, stand-alone, master/esclavo.
Dimensiones:
Largo: 390 mm.
Ancho: 316 mm.
Altura: 415 mm.
Peso: 11.8 kg.
Fuente:
Lámpara de descarga "Metal Halide 150" de Martin: 67 lm/W, 2000 hr, 5000 K.
Lámpara de descarga Osram HTI 150: 67 lm/W, 750 hr, 6500 K.
Base: GY 9.5.
Control: Conmutable por remoto.
Fotometría estándar:
Salida de luz: 1950 lumens.
Iluminancia (lux o fc): 53,754 cd/distancia2 (mts. o pies).
Diámetro: 0.29 x distancia.
Angulo de rayo: 16.7°.
Condiciones de medición: 230 V, 50 Hz; sin efectos aplicados.
Fuente de medición: Metal Halide 150 de Martin.
Efectos electromecánicos:
Rueda de color: 12 colores + abierto, rotación continua.
Rueda de visera (gobo): 7 viseras giratorias (gobos) intercambiables + abierto.
Obturador: efecto estroboscópico variable hasta 11.4 Hz.
Giro: 540° en pasos de 0.013°.
Inclinación: 270° en pasos de 0.007°.
Control & programación:
Opciones de control: DMX-512, MC-1, autónomo, maestro/esclavo.
Opciones de activación autónoma: música, temporizador interno.
Stand-alone programs: automatic and programmable 7-scene sequence.
Receptor: RS-485.
Programación y dirección: Panel de control LED de 3 dígitos, MPBB1.
Actualización de Firmware: MPBB1 upload.
Control de velocidad DMX: rastreo y/o vector.
Canales DMX: 6 - 10.
Resolución de Giro/inclinación: 8- y 16-bit.
Datos I/O: XLR de sujeción de 3 pines, pin 1 pantalla, pin 2 frío (-), pin 3 caliente (+).
Instalación:
Puntos para montaje: 1 par de enganches de 1/4-giro para soporte de abrazadera.
Orientación: Cualquiera.
Distancia mínima a materiales inflamables: 0.3 m.
Distancia mínima a superficies iluminadas: 0.3 m.
Separación mínima alrededor de ventiladores y conductos de ventilación: 0.1 m.
Distancia mínima de instalación centro-a-centro: 316 mm.
Térmica:
Máxima temperatura ambiente (Ta): 40° C (104° F).
Máxima temperatura de superficie: 60° C (140° F).
Disipación de calor total: 700 Btu/hr.
Fuente de CA:
Entrada de CA: Receptáculo macho IEC de 3 pines.
Opciones de suministro de energía: 100/120/210/230/250 V, 50/60 Hz (seleccionable por conmutación).
Máxima potencia y corriente:
100 V: 220 W, 2.7 A.
120 V: 210 W, 2.0 A.
210 V: 200 W, 1.3 A.
230 V: 200 W, 1.1 A.
250 V: 210 W, 1.0 A.
Construcción:
Cubierta: Compuesto de fibra reforzada resistente a UV.
Terminado: Negro, color integral.
Available colors: black, white, titanium.
Factor de protección: IP 20.
Items incluidos:
Lámpara: Martin Metal Halide 150.
Cable de red eléctrica principal: 3 m, 3-pines IEC.
Cable de datos: 5 m, negro, XLR de 3-pines.
Abrazadera de anclaje.
Cable de seguridad perno de ojo.
Manual del usuario.
Sample project specification:
General:
El sistema de luces debe ser un proyector automatizado de cabeza móvil que usa una lámpara de descarga de 150 watt como fuente de luz.
El sistema de iluminación debe ser "MiniMAC Profile" de Martin.
Efectos mecánicos:
El sistema de iluminación debe traer una rueda con 12 filtros fijos de color de vidrio dicroico y posición abierto.
La rueda de color debe ser de rotación continua y debe poder situarse entre filtros.
El sistema de iluminación debe traer una rueda con siete sujetadores para viseras (gobos) insertables y una posición abierto.
Los sujetadores de viseras deben girar continuamente a velocidades variables y debe acomodar viseras (gobos) de 22.5 mm de diámetro y hasta 1.1 mm de espesor.
El sistema de luces debe venir con un foco ajustable manualmente que enfoque diseños de viseras (gobos) a distancias de 2 metros a infinito.
El sistema de iluminación debe tener un obturador mecánico para abrir y cerrar la salida de luz.
El obturador debe suministrar efectos estroboscópicos a velocidades variables de hasta 11 flashes por segundo. La cabeza del sistema de iluminación debe tener un movimiento de 289° sobre el eje de inclinación.
Y debe estar montado en un brazo simple que gire 540° sobre el eje horizontal.
Control:
El sistema de luces debe responder a señales de comandos de dispositivos de control compatibles con USITT DMX512 y unidades de control remoto MC-1 de Martin.
Para transferencia serial de datos, debe tener un receptáculo macho XLR de tres pines y un receptáculo hembra XLR de 3 pines.
El sistema de iluminación debe suministrar operación en modo autónomo auto activado y activado por sonido con margen de movimiento de inclinación y giro definible por el usuario.
Todas las determinaciones de software seleccionadas por el usuario deben ser ajustables a través de un panel de control con pantalla LED o a través de una unidad de control remoto.
Las actualizaciones de Firmware deben ser instalables desde un sitio remoto a través de un upload serial.
Rendimiento:
El sistema de iluminación debe emitir un flujo luminoso de 1950 lumens en un rayo de luz enfocado de 17° cuando está equipado con una lámpara nueva.
Cubierta:
La parte exterior del sistema debe estar hecha de nylon de fibra de vidrio reforzada de alta temperatura resistente a UV de color negro integral.
La cubierta provee un factor de protección de IP 20.
Instalación:
El sistema de iluminación debe operar en cualquier orientación.
Debe tener un soporte al que se le pueden atornillar abrazaderas de montaje.
El soporte debe poder ensamblarse en la base con sujetadores de 1/4 de giro.
Cuando se instala por encima del nivel del piso, se debe sujetar con un aditamento secundario a la base del sistema.
Eléctrica:
El sistema de iluminación debe ser programable por conmutación para operación en fuentes de 50 y 60 Hz a 100, 120, 210, 230, y 250 voltios.
Debe estar equipado con un receptáculo macho IEC de tres pines para conexión a CA.
El sistema de iluminación debe estar conectado a tierra. El sistema de iluminación debe cumplir con las normas de seguridad EN 60598-1 y EN 60598-2-17 de CE, y con las normas de compatibilidad electromagnética EN 50 081-1 y EN 50 082-1 de CE.
El sistema tener la certificación cETL de cumplimiento con la norma C22.2 No. 166 de CSA, y certificación ETL de cumplimiento con la norma 1573 de ANSI/UL.
Ambiental:
El sistema de iluminación se debe colocar en un área seca en la que la temperatura ambiente no exceda 40° C.
