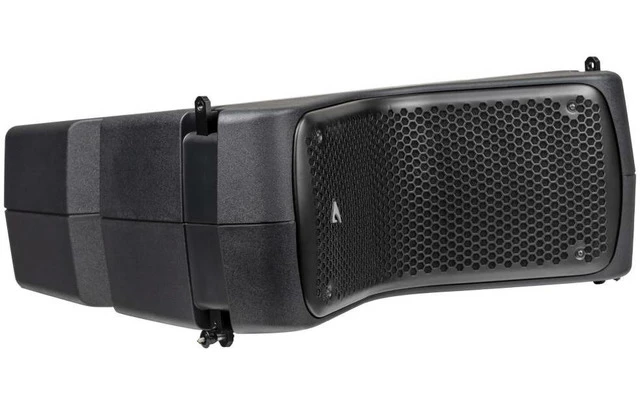

AXIOM AX 800 Neo


El AX800A NEO es un elemento de arreglo en línea autoamplificado liviano y compacto que combina una calidad de sonido superior con flexibilidad y facilidad de uso en un gabinete moldeado de estilo orgánico. Está diseñado para una amplia gama de aplicaciones de sonido en vivo de uso general en interiores y exteriores y muchos tipos de instalaciones fijas. Para extender completamente la respuesta de baja frecuencia, el AX800A NEO está diseñado para usarse con el subwoofer complementario SW1800A, un diseño compacto de paso de banda con múltiple híbrido doble de 18 ", en una proporción recomendada de 4: 1.



TRANSDUCTORES

El rango de alta frecuencia del AX800A NEO se reproduce mediante un controlador de compresión de diafragma de titanio de baja distorsión con imán de neodimio y bobina de voz enrollada en el borde, cargado por una guía de ondas de línea de transmisión acústica que proporciona frecuencias altas con un sonido detallado y natural. El diafragma de alta frecuencia excepcionalmente liviano se beneficia de una resonancia mecánica muy baja que está fuera de la banda de paso y, por lo tanto, permite la implementación de un punto de cruce relativamente bajo de 900 Hz.

Los dos woofers de neodimio de 8” empleados en la reproducción de la gama de medios-graves están equipados con conos muy ligeros para garantizar una respuesta rápida en las frecuencias de graves y medios-graves. Están cargados por un nuevo diseño de línea de transmisión aerodinámica que da como resultado una reproducción limpia de medios-graves, un comportamiento cardioide natural y contribuye al enfriamiento ventilado de la etapa del amplificador. La carga de la línea de transmisión minimiza las resonancias del gabinete y elimina el sonido medio-bajo "cuadrado" que se obtiene comúnmente de los gabinetes bass-reflex regulares.



CONCEPTO DE SISTEMA Y RENDIMIENTO SONIC

El AX800A NEO ofrece un enfoque simple pero innovador para el diseño de elementos de matriz en línea. El concepto simple de la configuración de la unidad de transmisión simétrica WTW se implementa de manera efectiva para minimizar los efectos de los posibles fenómenos de transmisión que surgen de los woofers alrededor de la frecuencia de cruce.

La orientación y la separación precisa de los woofers también minimiza los efectos de interferencia entre ellos, mientras que el uso de un filtro de poliuretano mecánico-acústico reduce aún más la emisión de medios.

El enfoque del filtro cruzado se basa en una técnica de "potencia constante". Gracias a una combinación de fase particular entre las dos formas alrededor de la frecuencia de cruce, este enfoque puede proporcionar una cobertura horizontal muy estable y una imagen de sonido fuera del eje muy estable, y también minimiza los efectos no deseados alrededor de la frecuencia de cruce. La aplicación adicional de técnicas de linealización de fase, combinadas con un cruce de potencia constante, produce una respuesta de fase lineal y una respuesta de tiempo coherente. Esto permite una percepción natural de los instrumentos acústicos y las voces, y mejora la profundidad de la imagen del sonido.



CONSTRUCCIÓN

La caja de dos partes del AX800A NEO está fabricada con polipropileno estructuralmente rígido, con nervaduras internas para eliminar por completo las resonancias del gabinete y proporciona la carga trasera precisa de la línea de transmisión a los dos woofers de 8 "sin la necesidad de paneles internos adicionales. Esta construcción da como resultado un gabinete muy fuerte, liviano y sónicamente neutral y permite que el hardware de rigging se integre completamente, lo que lo hace fácil de transportar y usar, además de ofrecer los beneficios de una buena protección contra las duras condiciones ambientales. La colocación del módulo amplificador entre las salidas de los dos conductos traseros proporciona un nivel adicional de refrigeración.



AMPLIFICADOR DE PODER

El AX800A NEO está alimentado por un amplificador de potencia CLASE D extremadamente compacto y liviano con SMPS y PFC. La tecnología innovadora utilizada para estos amplificadores ofrece prestaciones de gama alta, como una definición de sonido superior en cualquier frecuencia de audio, una dinámica muy alta incluso para señales de bajo nivel y una distorsión muy baja incluso a la máxima potencia.

La fuente de alimentación PFC compacta de última generación con selector automático de voltaje de red para operación en todo el mundo garantiza confiabilidad y consistencia en todas las condiciones de operación, con una muy alta eficiencia y bajo consumo de energía.

La potencia de salida está optimizada específicamente para las unidades de accionamiento para una transferencia de potencia eficiente, con la sección de baja frecuencia produciendo 800 vatios mientras que 400 vatios están disponibles para el controlador de compresión de alta frecuencia. Las conexiones de entrada y enlace se realizan a través de conectores XLR balanceados de 3 pines, y se proporciona un interruptor de toma de tierra para un funcionamiento sin zumbidos. La alimentación de red se conecta a través de un Neutrik PowerCON de bloqueo, y un conector de salida de alimentación permite conectar la alimentación de red a gabinetes AX800A NEO adicionales.



PROCESAMIENTO DE LA SEÑAL

El procesamiento del sistema se basa en la nueva plataforma CORE2 DSP diseñada por los Laboratorios de I+D de PROEL utilizando uno de los dispositivos SHARC DSP más avanzados disponibles para aplicaciones de audio. Cuenta con una resolución de coma flotante de 40 bits y convertidores AD/DA de 24 bits de alta calidad para una perfecta integridad de la señal, un rango dinámico superior a 110 dB y un rendimiento sonoro superior. Gracias a su poder de procesamiento masivo, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, incluidos los filtros FIR de fase lineal, junto con capacidades integrales de control remoto y conexión en red.

El software de control PRONET AX, que funciona en un protocolo de red sólido y confiable basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema de audio a través de los conectores etherCON RJ45 del panel posterior, con la posibilidad de ecualizar y retardar dispositivos individuales, así como como configurar los parámetros de protección del controlador y monitorear el estado del amplificador.

Se proporcionan cuatro preajustes DSP de fábrica para cuando los gabinetes AX800A NEO no están conectados a una red y permiten una configuración rápida y simple: Estándar, para uso general de arreglos de hasta cuatro gabinetes; Long Throw, para arreglos más largos que requieren proyección adicional a distancia; Downfill / Single Box, para aplicaciones de campo cercano, como rellenos de labios de escenario y debajo de arreglos lineales más grandes como rellenos; y Usuario, lo que permite diseñar parámetros personalizados en PRONET y recuperarlos para situaciones específicas cuando está fuera de línea.



HERRAJES DE MONTAJE

El AX800A NEO proporciona hardware de vuelo integrado como parte integral del gabinete, lo que ofrece un montaje rápido e intuitivo desde un solo punto de vuelo en aplicaciones móviles o fijas, junto con una excelente capacidad de carga. Consiste en un sistema de suspensión frontal construido a partir de dos estructuras de enlace rápido de aluminio, que se conectan en la parte superior a las barras volantes KPTAX800 o KPTAX800L con pasadores de montaje de liberación rápida, y en la parte inferior al siguiente gabinete con pasadores de montaje de liberación rápida. Los flybars KPTAX800 y KPTAX800L pueden admitir, respectivamente, una columna de hasta 4 o 12 gabinetes utilizando un solo punto de captación. Los ángulos entre gabinetes se establecen mediante los enlaces traseros del gabinete en incrementos de 0,5° de 0° a 7,5°. Usando el adaptador de poste KPAX8, se pueden instalar hasta 2 gabinetes en un poste de altavoz.



CARACTERÍSTICAS CLAVE

  • Elemento de matriz de línea bidireccional alimentado
  • Caja moldeada compacta y liviana
  • Configuración del controlador WTW
  • Woofers duales de neodimio de 8 ", controlador de compresión de neodimio HF de 1.4"
  • Controlador de compresión de gran formato, baja distorsión y alta calidad con diafragma de titanio y nuevo diseño de suspensión
  • Control de filtro acústico para una cobertura horizontal amplia y estable de 100°
  • Diseño aerodinámico de carga trasera de la línea de transmisión que da como resultado una reproducción limpia de medios graves, un comportamiento cardioide natural y ventilación ventilada de la etapa del amplificador
  • Línea de transmisión de sonido natural Dispositivo de formación de ondas de proyección HF
  • Procesamiento CORE2 de punto flotante de 40 bits con control remoto PRONET AX
  • Filtros FIR de fase lineal
  • Ajustes preestablecidos de matriz optimizada
  • Módulo amplificador clase D con SMPS y PFC
  • Sistema de montaje fácil de usar





SISTEMA
Principio acústico del sistema Elemento de matriz
en línea Línea de transmisión corta Línea de transmisión acústica de carga trasera LF
Guía de ondas HF
Respuesta de frecuencia (±3dB) 85 Hz – 16,8 kHz (procesado)
Ángulo de cobertura horizontal/vertical 100° x 10° (-6dB)
Máximo Pico SPL @ 1m 133,5dB

TRANSDUCTORES
LF Dos woofers de neodimio de 8” (200 mm), bobina móvil de 2” (38 mm), 8 Ω cada uno, en paralelo
AF Un controlador de neodimio de 1,4", bobina de voz de borde bobinado de 2,5" (64 mm), diafragma de titanio, 8 Ω

ELÉCTRICO
Impedancia de entrada 20 kΩ balanceado, 10 kΩ no balanceado
Sensibilidad de entrada  +4dBu / 1,25 V
Procesamiento de la señal Procesamiento CORE2, SHARC DSP de coma flotante de 40 bits, convertidores AD/DA de 24 bits
Controles de acceso directo 4 ajustes preestablecidos (estándar/largo alcance/relleno hacia abajo-casilla única, usuario), terminación de red, enlace GND
Controles remotos Software de control PRONET AX
Protocolo de red PUEDE TRANSPORTAR
Tipo de amplificador Clase D con SMPS
Potencia de salida 800W + 400W
Rango de tensión de red (Vac) 100 - 240V 50/60Hz con PFC
Conectores de ENTRADA / SALIDA Neutrik XLR-M / XLR-F
Conectores de red de entrada/salida ETHERCON®(NE8FAV)
Conector de red PowerCon® (NAC3MPA)
Conector de enlace de red PowerCon® (NAC3MPB)
Enfriamiento Ventilador CC de velocidad variable

CAJA Y CONSTRUCCIÓN
Dimensiones (An. x Al. x Pr.) 600 mm (23,6") x 265,5 mm (10,5") x 516 mm (20,3")
Material del recinto polipropileno
Sistema de aparejo
Suspensión delantera Estructura Fast Link de aluminio
Suspensión trasera Acero de alta resistencia con pasador rápido de ¼
Peso neto 22,5 kg (49,6 libras)
